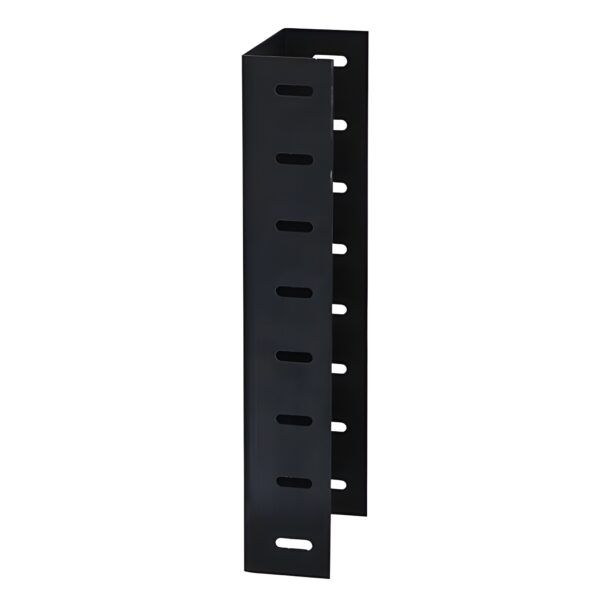

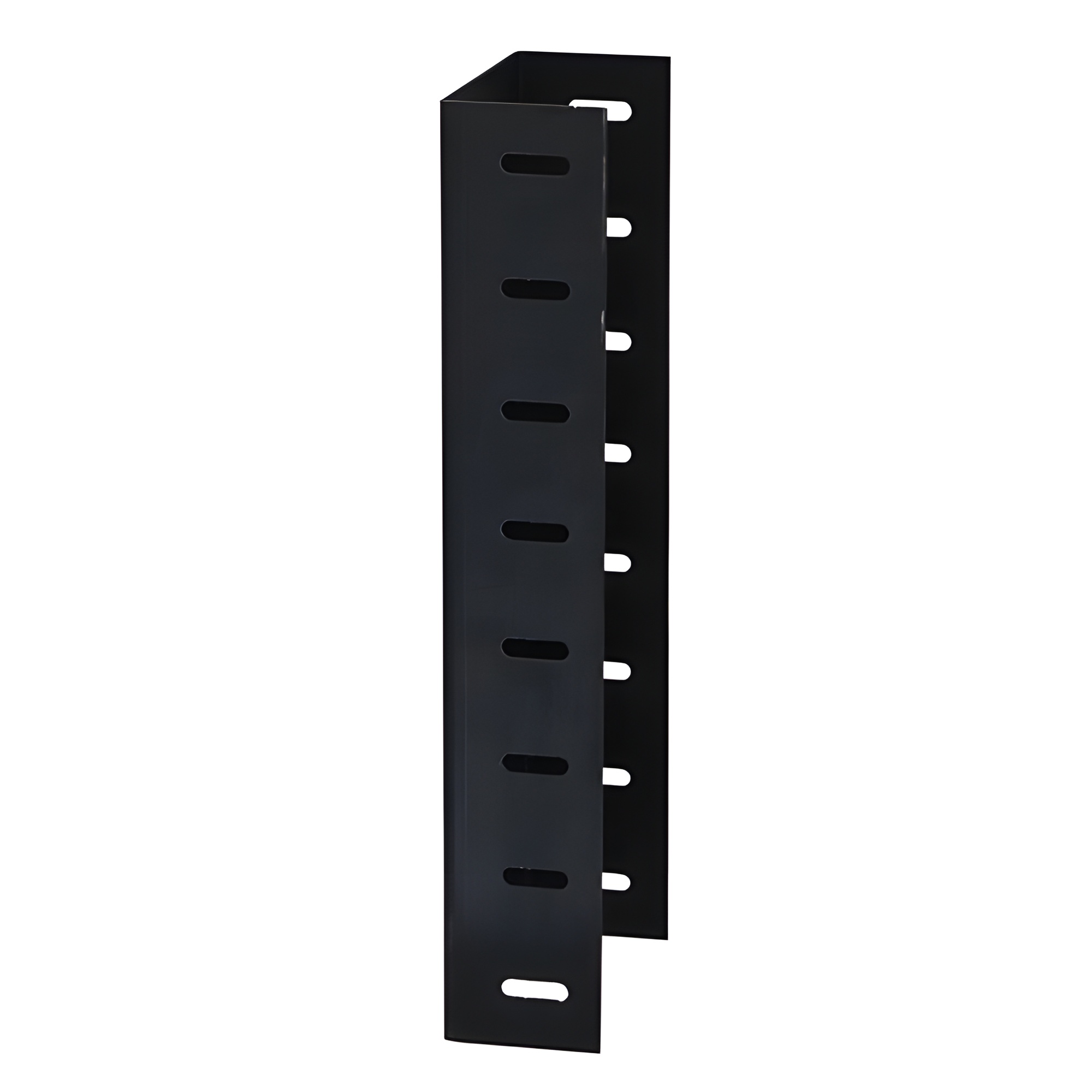

ناودانی منقطع یکی از پرکاربردترین مقاطع فلزی در اجرای وال پست و مهار اصولی دیوارهای غیرسازهای است که در پروژههای ساختمانی مدرن بهطور گسترده مورد استفاده قرار می گیرد. این محصول با طراحی قطعهای، نصب آسان و عملکرد مطمئن، نقش مهمی در افزایش ایمنی دیوارها و کاهش آسیبهای ناشی از زلزله و نیروهای جانبی دارد.
اگر بهدنبال راهکاری استاندارد، اقتصادی و مطابق با ضوابط جدید ساختمانی هستید، ناودانی برای پروژههای مسکونی، تجاری و اداری منقطع انتخابی مناسب محسوب میشود. در کاردان میتوانید مشخصات فنی، ابعاد و انواع ناودانی، عوامل موثر بر قیمت و نکات مهم خرید ناودانی منقطع را بررسی کرده و با اطمینان برای تهیه آن اقدام کنید.
اهمیت ناودانی منقطع در استحکام ساختمان چیست؟
سادهترین پاسخ به این سوال که
وال پست چیست این است که این مقطع فلزی یکی از اجزای اصلی سیستم ایمنی دیوارهای غیرسازهای ساختمان محسوب میشود و با مهار تنشهایی که بهدلیل زلزله یا باد اتفاق میافتد، از تخریب دیوار جلوگیری میکند. این مقطع فولادی، برخلاف ناودانیهای پیوسته، بهصورت قطعات کوتاه و جدا از هم طراحی و اجرا میشود تا امکان حرکت نسبی دیوار و سازه را فراهم کند.
در سازههای معمولی، دیوارهای داخلی و اطراف نقش باربر ندارند، اما هنگام زلزله یا اعمال نیروهای جانبی مانند باد، تغییر شکل سازه میتوانند به یکی از نقاط آسیبپذیر ساختمان تبدیل شوند. ناودانی منقطع با هدف کنترل تغییر مکان جانبی دیوار و جلوگیری از ریزش یا ترکخوردگی شدید آن طراحی شده است. مهمترین وظایف ناودانی منقطع عبارتند از:
- مهار دیوار در برابر نیروهای خارج از صفحه
- انتقال کنترلشده نیروهای جانبی به اسکلت اصلی
- جلوگیری از قفلشدگی دیوار به سازه
- کاهش تمرکز تنش و شکست ترد دیوار
اگر بخواهیم از نظر قانونی لزوم بهکارگیری ناودانیهای منقطع را بررسی کنیم، باید بگوییم که طبق آییننامه، استفاده از ناودانی منقطع همراستا با الزامات جدید مهار دیوارها در پیوست ششم استاندارد 2800 ایران و دستورالعملهای سازمان نظام مهندسی است. بر همین اساس این ناودانیها در بسیاری از پروژهها جایگزین وال پستهای سنتی و یکپارچه شدهاند.
ابعاد ناودانی منقطع
ابعاد ناودانی منقطع به طور مستقیم در عملکرد سازهای آن اثر میگذارد و انتخاب نادرست آن میتواند موجب کاهش کارایی سیستم وال پست شود؛ به همین دلیل باید ابعاد را بر اساس شرایط واقعی و دقیق پروژههای ساختمانی انجام دهید. پارامترهای موثر در تعیین ابعاد ناودانی منقطع به شرح زیر هستند:
- ارتفاع و طول دیوار
- نوع مصالح دیوار مانند بلوک سیمانی، سفال، AAC و غیره
- محل دیوار (پیرامونی، داخلی، مجاور بازشو)
- نوع سازه (بتنی یا فلزی)
- الزامات نقشه سازه و نظر مهندس محاسب
ابعاد ناودانی منقطع بسته به نوع پروژه، ارتفاع دیوار و ضوابط اجرایی میتواند متفاوت باشد، اما در اکثر ساختمانها، یک سری ابعاد استاندارد و رایج وجود دارد که بیشترین استفاده را دارند. در ادامه بهصورت عددی ابعاد ناودانیهای منقطع را درج کردهایم. همچنین بالها وظیفه درگیر شدن با دیوار و ایجاد مهار مناسب را دارند. عرض بالها حدودا بین 3 تا 5 سانتیمتر است.
طول قطعه به دیتیل اجرایی و فاصله نصب در ارتفاع دیوار بستگی دارد. بهجز اطلاع از ابعاد ناودانیهای منقطع فاصله نصب آنها نیز در استحکام سازه و دیوار تاثیر دارد؛ بنابراین مقدار دقیق باید طبق نقشه سازه و نظر مهندس محاسب تعیین شود، اما معمولا بین 80 تا 120 سانتیمتر در ارتفاع دیوار باید ناودانی بهکار رود.
لازم است بدانید که در
وال پست منقطع گالوانیزه به دلیل مقاومت در برابر خوردگی، میتواند ضخامت کمتری داشته باشد. اما توصیه میکنیم برای در ناودانی منقطع ورق سیاه از ضخامت بیشتر یا پوشش ضدزنگ استفاده کنید.
عرض طول ضخامت ورق ناودانی
عرض و طول ضخامت ورق ناودانی عبارتنداز:
- 5 سانتیمتر 40 سانتیمتر 1.5 میلیمتر دیوارهای سبک و کمارتفاع
- 6 سانتیمتر 50 سانتیمتر
- 2 میلیمتر رایجترین ضخامت در ساختمانهای مسکونی
- 8 سانتیمتر 60 سانتیمتر
- 2.5 میلیمتر دیوارهای بلند، صنعتی یا پرتردد
- 10 سانتیمتر 80 سانتیمتر 3 میلیمتر دیوارهای بلند، صنعتی یا پرتردد
تفاوت وال پست منقطع و ناودانی منقطع
یکی از اشتباهات رایج در پروژههای ساختمانی، یکسان دانستن ناودانی منقطع و وال پست منقطع است؛ در حالی که این دو مفهوم تفاوت اساسی دارند. ناودانی منقطع یک مقطع فولادی ساده است که به صورت قطعات کوتاه و منفصل ساخته میشود و بهتنهایی یک محصول فلزی است. این ناودانیها برای مهار دیوارها به کار میروند، اما تنها بخشی از سیستم مهار محسوب میشوند.
اجرای وال پست یک سیستم مهار کامل برای دیوارهای غیرسازهای رقم میزند که شامل ناودانی منقطع به همراه سایر اجزا مانند نبشی، اتصالات لغزشی، پلیت و متعلقات نصب میشود. وال پست منقطع وظیفه مهار جانبی دیوار و انتقال نیروهای زلزله یا باد به اسکلت اصلی را برعهده دارد. بهطور کلی تفاوتهای بین ناودانی منقطع و وال پست منقطع را میتوان در موارد زیر خلاصه کرد:
ناودانی منقطع یک قطعه فلزی تکی است، اما وال پست منقطع یک سیستم مهار دیوار شامل چند قطعه است.
ناودانی منقطع بهتنهایی عملکرد مهار کامل ندارد، اما وال پست منقطع این عملکرد را تضمین میکند. وال پست منقطع به نحوه اجرا و نصب دقیق وابسته بوده در حالی که ناودانی منقطع فقط یک جزء سازهای است.
قیمت ناودانی منقطع
قیمت ناودانی منقطع با توجه به نوسانات نرخ ارز و بهدنبال آن نرخ آهنآلات و مشتقات آن ثابت نیست و به مجموعهای از پارامترهای فنی و اقتصادی بستگی دارد. آگاهی از این عوامل امکان برآورد دقیق هزینه پروژه را برای پیمانکاران یا سازندگان ساختمانها فراهم میکند. بهطور کلی میتوان عوامل تعیینکننده قیمت ناودانی منقطع را اینگونه تعریف کرد:
نوع متریال
ناودانیها از نظر متریال انواع مختلفی دارند و به همین دلیل قیمت آنها متفاوت است. به عنوان مثال قیمت ناودانی منقطع گالوانیزه بهخاطر ویژگی ضدزنگ بودن و استحکام بالا از ناودانی یا
وال پست ورق سیاه بیشتر است.
ضخامت ورق
طبیعی است هرچقدر که ضخامت ناودانی بیشتر باشد، وزن و قیمت آن هم بیشتر است؛ بنابراین ناودانیها قیمت یکسانی ندارند.
ابعاد مقطع
بهطور کلی ناودانیهای عریضتر یا با بالهای بلندتر فولاد بیشتری مصرف میکنند و قیمت تمام شده آنها بیشتر از ناودانیهای کم عرض با بالهای کوتاهتر است.
تقویتشده بودن
در ناودانی یا وال پست منقطع تقویت شده از خم مضاعف، ورق اضافه یا طراحی خاص استفاده میشود که قیمت را افزایش میدهد.
تیراژ سفارش
اگر وال پست یا ناودانیهای منقطع را بهصورت عمده سفارش دهید، به احتمال زیاد میتوانید از فروشنده یا تولیدکننده تخفیف بگیرید.
نوسانات بازار آهن
قیمت روز فولاد و شرایط بازار تاثیر مستقیمی بر قیمت نهایی دارد. قیمت ناودانی منقطع معمولا بهصورت کیلویی یا قیمت هر قطعه اعلام میشود و دانستن وزن واقعی هر قطعه برای مقایسه قیمتها ضروری است.
خرید ناودانی منقطع
خرید ناودانی منقطع بهظاهر آسان است، اما برای اینکه هم از نظر هزینه و استحکام بنا و سازه خیال شما راحت باشد باید نکات زیر را در نظر داشته باشید:
- قبل از خرید ابعاد ناودانی را با نقشه سازه مطابقت دهید.
- نوع ورق متناسب با شرایط محیطی را انتخاب کنید.
- ضخامت واقعی ورق نه ضخامت اسمی را بررسی و کنترل کنید.
- دقت در سوراخکاری و محل آنها، کیفیت خمکاری و یکنواختی مقطع را تست و بررسی کنید.
- از هماهنگی محصول با روش اجرای وال پست مطمئن شوید.
- حتما مشخصات فنی و شناسنامه محصول را از فروشنده دریافت کنید.
- خرید از تامینکنندهای که تجربه تولید وال پست منقطع ورق سیاه، گالوانیزه یا تقویت شده را داشته باشد، ریسک خطای اجرایی را به حداقل میرساند.
جمعبندی
ناودانی منقطع یکی از اجزای بهظاهر ساده اما بسیار حیاتی در مهار دیوارهای غیرسازهای است. انتخاب صحیح نوع، ابعاد، ضخامت و هماهنگی آن با سیستم وال پست منقطع در افزایش ایمنی ساختمان و کاهش خسارات زلزله نقش تعیینکنندهای دارد.
استفاده اصولی از ناودانی منقطع، ساختمان را با الزامات آییننامهای جدید همراستا میکند و عملکرد دیوارها را بهطور قابل توجهی بهبود میبخشد. برای خرید و اطلاع از قیمت انواع ناودانی منقطع با تیم تخصصی کاردان تماس بگیرید.
