در ساختمانهای امروزی، مقاومت در برابر زلزله و نیروهای جانبی فقط به ستونها و تیرها محدود نمیشود. دیوارهای غیرسازهای در بسیاری از پروژهها بخش عمدهای از جدارهها را تشکیل میدهند و اگر بهدرستی مهار نشوند، حتی در زلزلههای با شدت متوسط هم میتوانند منشأ خسارتهای جدی باشند. در چنین شرایطی، وادار که بهعنوان یکی از اجزای اصلی مهار دیوارها شناخته میشود، نقش تعیینکنندهای در کنترل رفتار دیوارهای غیرسازهای دارد.

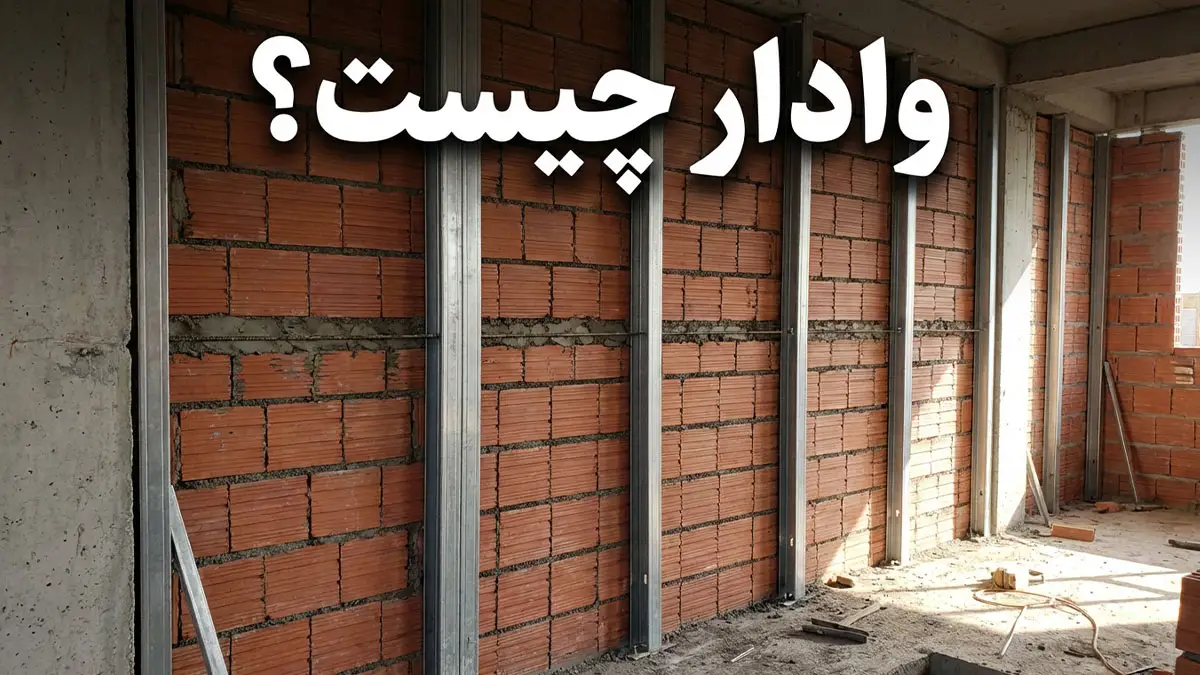

وادار چیست؟
وادار یا همان وال پست (Wall Post)، یک المان نگهدارنده است که برای مهار دیوارهای غیرسازهای به اسکلت اصلی ساختمان متصل میشود. با اجرای وال پست، دیوارهایی که ذاتاً ظرفیت باربری ندارند، در برابر نیروهای جانبی پایدارتر میشوند.
وادار با ایجاد اتصال کنترلشده بین دیوار و سازه، نیروهای واردشده ناشی از زلزله یا تغییرشکل قاب را به اسکلت اصلی منتقل میکند. این عملکرد باعث میشود دیوار بهجای ریزش ناگهانی، در یک محدوده مشخص و ایمن تغییر شکل دهد.

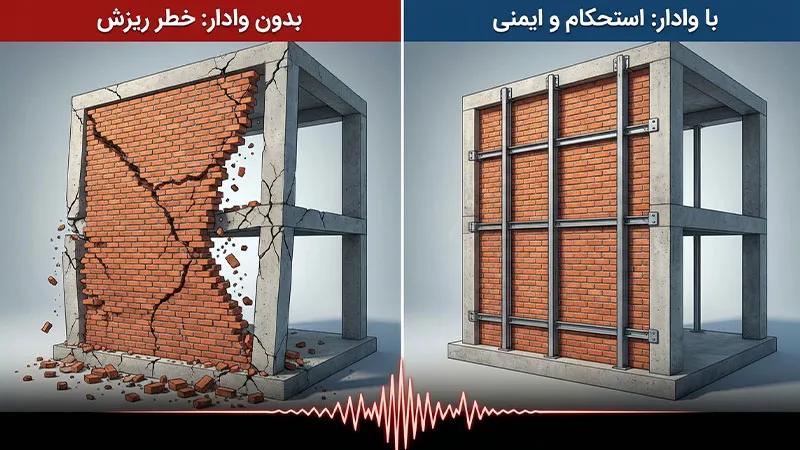

اهمیت وادار در استحکام ساختمان
اهمیت وادار زمانی بهتر درک میشود که رفتار دیوارهای غیرسازهای در هنگام زلزله بررسی شود. این دیوارها اگر به سازه متصل نباشند، تحت نیروی جانبی مانند یک عضو آزاد عمل میکنند و اولین نقاط آسیبپذیر ساختمان خواهند بود. وادار بهعنوان رابط میان دیوار و سازه، نیروهای جانبی را به قاب اصلی ساختمان منتقل میکند و از تمرکز تنش در دیوار جلوگیری مینماید.
در نتیجه، ترکهای شدید، جداشدگی دیوار و خطر ریزش بهشکل محسوسی کاهش پیدا میکند. در دیوارهای بلند یا طولانی، استفاده از وادارهای عمودی و افقی باعث میشود دیوار رفتاری نزدیک به اجزای مهارشده اسکلت داشته باشد، نه یک عضو شکننده و مستقل.

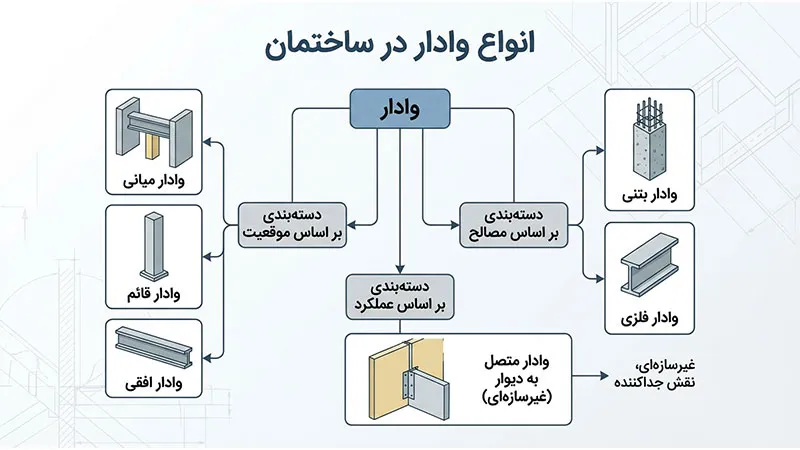

انواع وادار در ساختمان
وادارها بسته به نوع عملکرد، موقعیت نصب و مصالح مورد استفاده به دستههای مختلفی تقسیم میشوند. هرکدام از این وادارها برای یک نیاز اجرایی مشخص طراحی شدهاند و انتخاب نادرست آنها میتواند عملکرد دیوار را تحتتأثیر قرار دهد.
وادار میانی
وادار میانی معمولاً در دیوارهایی با طول زیاد بهکار میرود؛ جایی که احتمال کمانش یا شکست دیوار در اثر نیروهای جانبی افزایش پیدا میکند. این نوع وادار بهصورت قائم در میانه طول دیوار قرار میگیرد و به سقف و کف متصل میشود تا دیوار را از دو جهت مهار کند.
در تجربههای اجرایی، استفاده از وادار میانی یکی از روشهای کارآمد برای کنترل تغییرمکان جانبی دیوارهای بلند است، بهویژه زمانی که طول دیوار بیش از حدود ۳٫۵ متر باشد.
وادار قائم
وادار قائم بهصورت عمودی و همراستا با ستونها یا سایر اجزای سازهای نصب میشود. پروفیل H ‑شکل آن به دلیل هندسه مناسب، امکان دیوارچینی منظمتر را فراهم میکند و اجرای بلوک یا آجر را سادهتر میسازد.
در این گروه، معمولاً دو حالت رایج است: وادار میانی که در امتداد طول دیوار اجرا میشود و وادار کناری که در مجاورت اعضای عمودی سازه نصب میگردد. رعایت فاصله مناسب در نوع کناری نقش مهمی در جلوگیری از تمرکز تنش و عملکرد صحیح دیوار دارد.
در برخی پروژهها، با تشخیص تیم اجرایی، استفاده همزمان از وادارهای افقی و قائم پیشنهاد میشود. این ترکیب که با عنوان وال پست ترکیبی شناخته میشود، در صورت اجرای دقیق جزئیات، اتصال مطمئنتری بین دیوار و سازه ایجاد میکند.
وادار افقی
وادار افقی بیشتر برای محدود کردن ارتفاع آزاد دیوارهایی استفاده میشود که ارتفاع آنها از حدود ۳٫۵ متر بیشتر است. این عضو با ایجاد مهار میانی، رفتار دیوار را در برابر نیروهای جانبی کنترلپذیرتر میکند.
طبق الزامات اجرایی، فاصله وادار افقی از ستونها باید رعایت شود؛ چرا که نزدیکی بیشازحد میتواند باعث تمرکز تنش و تغییرشکل نامطلوب در ناحیه اتصال شود.
وادار بتنی
وادار بتنی یا وال پست بتنی، روشی است که بیشتر در پروژههایی با الزامات خاص سازهای اجرا میشود. در این سیستم، استفاده از بلوکهای H و U شکل کمک میکند هماهنگی مناسبی بین دیوار و عضو مهارکننده ایجاد شود.
این نوع وادار، اگرچه پایداری مناسبی برای دیوار فراهم میکند، اما به دلیل وزن بالاتر و سرعت اجرای کمتر، معمولاً نسبت به نوع فلزی محدودتر استفاده میشود..
وادار فلزی
وادار فلزی رایجترین نوع مورد استفاده در پروژههای ساختمانی امروز است و معمولاً از نبشی، ناودانی یا قوطی فولادی ساخته میشود. وزن کمتر، سرعت اجرای بالاتر و امکان تنظیم اتصالات، از مهمترین مزایای آن بهشمار میآید. به همین دلیل، در بسیاری از پروژهها وادار فلزی از نظر اجرایی و اقتصادی گزینهای منطقی محسوب میشود.
وادار متصل به دیوار (غیرسازهای)
وادار متصل به دیوار معمولاً در دیوارهای غیرسازهای استفاده میشود و بهصورت مستقیم به بدنه دیوار متصل است تا حرکت آن را کنترل کند. برخلاف وادارهای قائم یا افقی که عمدتاً با اسکلت اصلی درگیر هستند، این نوع وادار نقش مهار داخلی را در خود دیوار ایفا میکند.
نکته مهم در اجرای این نوع مهار، رعایت جزئیات فنی اتصال است. اگر محل یا نحوه اتصال بهدرستی طراحی نشود، بهجای کنترل نیرو میتواند باعث تمرکز تنش و ترکخوردگی در دیوار شود.
کاربرد انواع وادار در ساختمان
در زمان زلزله یا وزش بادهای شدید، نیروهای جانبی قابلتوجهی به ساختمان وارد میشود. اگر این نیروها بدون کنترل مناسب به سازه اصلی منتقل شوند، احتمال آسیب همزمان به سازه و دیوارهای غیرسازهای افزایش مییابد. به همین دلیل، اجرای انواع وال پست برای مدیریت این نیروها اهمیت زیادی دارد.
وادارها با ایجاد یک اتصال کنترلشده بین دیوارهای غیرسازهای و اسکلت ساختمان، نقش واسطهای مهم ایفا میکنند. این اتصال کاملاً صلب نیست و به دیوار اجازه میدهد مقدار محدودی حرکت کنترلشده داشته باشد. همین ویژگی باعث توزیع یکنواختتر نیروهای جانبی و کاهش آسیبهای موضعی میشود.
در پروژههایی که دیوارهای تیغهای یا پیرامونی بدون مهار مناسب اجرا شدهاند، تجربه نشان داده است که احتمال ریزش دیوار در زلزله بهمراتب بیشتر است. استفاده صحیح از وادار، با کنترل مسیر انتقال نیرو، نقش مؤثری در افزایش ایمنی کلی ساختمان دارد.

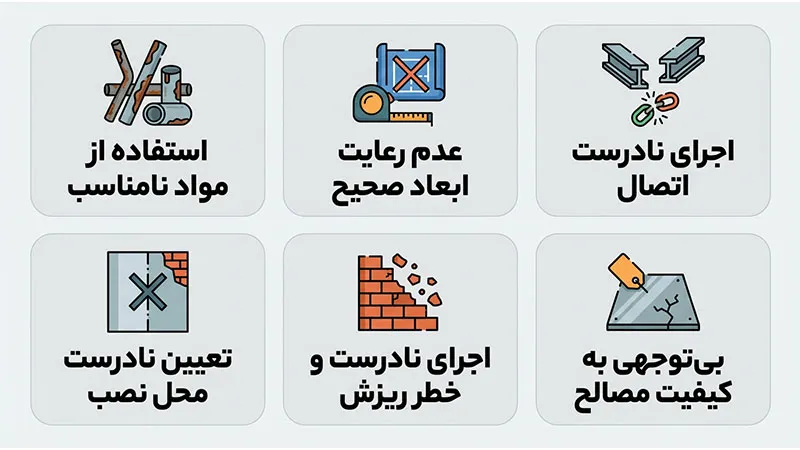

اشتباهات رایج در استفاده از وادار
استفاده از مواد نامناسب مانند میلگرد یا لولههای فلزی بیکیفیت که میتواند استحکام ستون دیوار را کاهش دهد.
عدم رعایت ابعاد صحیح قطعات بر اساس نقشه ساختمانی که در نهایت باعث کاهش مقاومت وادار میشود.
اجرای نادرست اتصال این مقطع به سایر اجزای سازه، بهگونهای که نیروهای وارده به دیوار و ستون بهدرستی به سایر اجزای سازه منتقل نمیشوند و کارایی تیر دیوار کاهش مییابد.
تعیین نادرست محل نصب این محصول و عدم رعایت مقررات ساختمانی که میتواند عملکرد آن را بهطور قابل توجهی کاهش دهد.
عدم اجرای صحیح یا اجرای نادرست این محصول که باعث میشود دیوار در هنگام زلزله دچار شکست و ریزش شود و خسارات جانی و مالی زیادی به همراه داشته باشد.
متأسفانه گاهی در اجرای این قطعات اشتباهاتی صورت میگیرد که منجر به بروز حوادث و عواقب خطرناکی میشود. برخی از این اشتباهات سطحی هستند، اما برخی دیگر جزو خطاهای عمیقتر و رایجتری به شمار میآیند که باید از آنها اجتناب کرد. مهمترین این موارد عبارتاند از:
- استفاده از مواد نامناسب مانند میلگرد یا لولههای فلزی بیکیفیت که میتواند استحکام ستون دیوار را کاهش دهد.
- عدم رعایت ابعاد صحیح قطعات بر اساس نقشه ساختمانی که در نهایت باعث کاهش مقاومت وادار میشود.
- اجرای نادرست اتصال این مقطع به سایر اجزای سازه، بهگونهای که نیروهای وارده به دیوار و ستون بهدرستی به سایر اجزای سازه منتقل نمیشوند و کارایی تیر دیوار کاهش مییابد.
- تعیین نادرست محل نصب این محصول و عدم رعایت مقررات ساختمانی که میتواند عملکرد آن را بهطور قابل توجهی کاهش دهد.
- عدم اجرای صحیح یا اجرای نادرست این محصول که باعث میشود دیوار در هنگام زلزله دچار شکست و ریزش شود و خسارات جانی و مالی زیادی به همراه داشته باشد.
- بیتوجهی به کیفیت و قیمت ورق و نبشی مورد استفاده در تولید این محصول که نقش مهمی در ایمنی و دوام آن دارد؛ به همین دلیل انتخاب مصالح مناسب اهمیت زیادی دارد.
نتیجهگیری
برای افرادی که مسئول خرید یا اجرای تجهیزات ساختمانی هستند، آشنایی با اینکه وادار چیست و چه نقشی در ایمنی ساختمان دارد، یک ضرورت محسوب میشود. در این محتوا، کاربرد وادارها، خطاهای اجرایی رایج و اهمیت اجرای اصولی آنها بررسی شد.
اگر قصد اجرای حرفهای وال پست یا وادار در پروژه خود را دارید، بررسی شرایط سازه و جزئیات اجرایی قبل از شروع کار اهمیت زیادی دارد. تیم تخصصی کاردان با تجربه عملی در اجرای وال پست در اسکلت فلزی و بتنی میتواند در انتخاب نوع وادار، طراحی جزئیات و اجرای صحیح آن همراه شما باشد.
برای دریافت مشاوره تخصصی و بررسی شرایط پروژه، با مجموعه کاردان در ارتباط باشید و اجرای ایمن و استاندارد را با اطمینان پیش ببرید.
سوالات متداول
آیا وال پست با وادار فرق دارد؟
در عمل خیر، تفاوت ماهوی ندارند و در بیشتر پروژهها این دو اصطلاح بهجای هم استفاده میشوند. «وادار» معادل فارسی وال پست است و هر دو به عضوی گفته میشود که برای مهار دیوارهای غیرسازهای در برابر نیروهای جانبی اجرا میشود.
وادار میانی در چه دیوارهایی استفاده میشود؟
وادار میانی در دیوارهای بلند یا طویل (معمولاً بیش از ۳.۵ متر) بهکار میرود تا از کمانش یا ترکخوردگی در میانهی دهانه جلوگیری کند. این دیوارها شامل:
دیوارهای تیغهای داخلی با طول زیاد
دیوارهای پیرامونی بین دو ستون با فاصلهی زیاد
دیوارهایی که فقط از دو طرف مهار شدهاند
در مناطق زلزلهخیز، استفاده از وادار میانی ضروریتر است.
وادار فلزی بهتر است یا وادار بتنی؟
واقعیت این است که هیچکدام بهطور مطلق بهتر نیستند و انتخاب بین وادار فلزی و بتنی به شرایط پروژه بستگی دارد. وادار فلزی به دلیل وزن کمتر، سرعت اجرای بالاتر و امکان کنترل بهتر اتصالات، در بسیاری از پروژههای امروزی ترجیح داده میشود، بهویژه در ساختمانهای با اسکلت فلزی یا پروژههایی که محدودیت زمان دارند.
در مقابل، وادار بتنی معمولاً در ساختمانهای اسکلت بتنی و پروژههایی که از ابتدا در طراحی پیشبینی شدهاند استفاده میشود.
