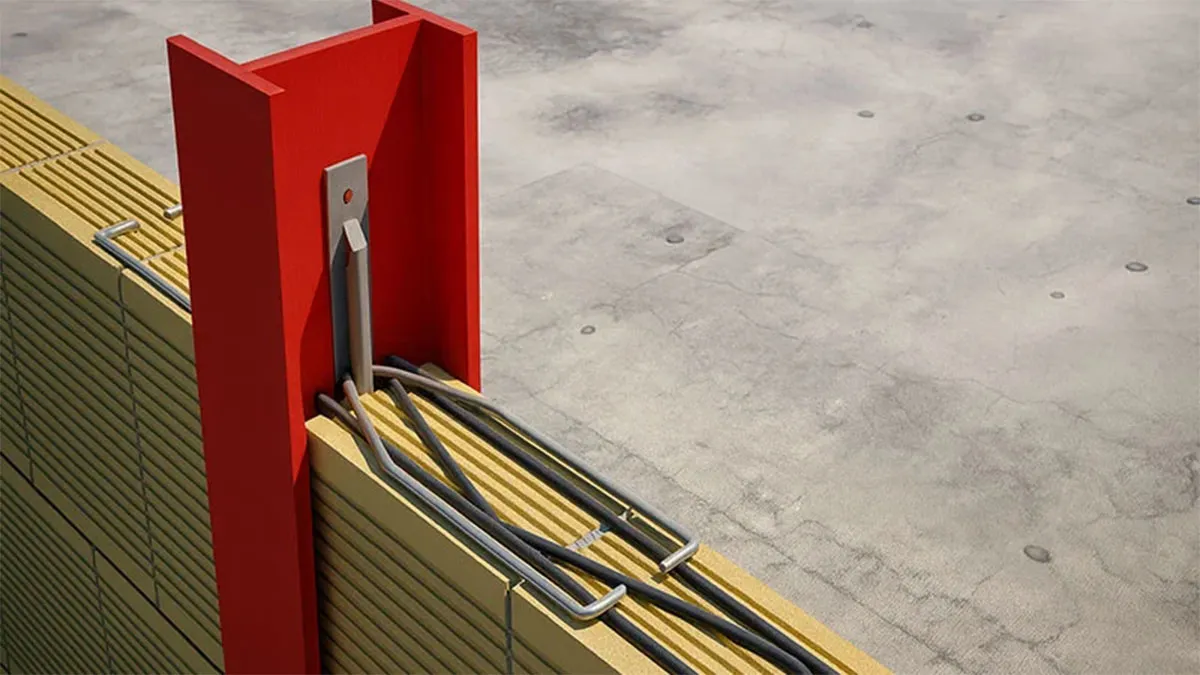

اتصال میلگرد بستر به ستون یکی از مراحل کلیدی در فرایند ساخت و ساز است که نقشی تعیینکننده در استحکام و دوام کلی سازه دارد. این اتصال در واقع محل پیوند میان اجزای اصلی ساختمان به شمار میرود و اگر به درستی طراحی و اجرا شود، انتقال بارها به صورت یکنواخت و ایمن انجام خواهد شد. دقت در جزئیات فنی اجرای این بخش از جمله اجرای وال پست بهصورت همزمان با میلگرد بستر، علاوه بر افزایش پایداری در برابر نیروهای لرزهای و فشاری، موجب ارتقای کیفیت کلی سازه و افزایش طول عمر مفید آن میشود. به بیان سادهتر، عملکرد صحیح اتصال میلگرد بستر به ستون میتواند تفاوت میان یک سازه ایمن و سازهای آسیبپذیر باشد. برای آشنایی بیشتر با اصول اجرایی، جزئیات فنی و نکات تخصصی این بخش، پیشنهاد میکنیم به مطالعه این مطلب بپردازید و با ما همراه باشید.
اهمیت اتصال میلگرد بستر به ستون در پایداری سازه
اتصال میلگرد بستر به ستون یکی از اجزای حیاتی در فرآیند ساختوساز است که نقش مهمی در افزایش دوام و یکپارچگی دیوارها دارد. زمانی که این اتصال به صورت اصولی اجرا شود، نیروهای جانبی مانند زلزله و باد به شکل یکنواخت از دیوار به ستون منتقل میشوند و احتمال بروز ترک یا جداشدگی میان اجزای سازه به حداقل میرسد.
در سازههایی که از وال پست برای کنترل تغییر شکل دیوار استفاده میشود، اجرای دقیق و استاندارد اتصال میلگرد بستر به ستون اهمیت ویژهای دارد. این اتصال نهتنها به بهبود عملکرد سازه در برابر تنشهای افقی و ارتعاشی کمک میکند، بلکه موجب افزایش ایمنی، دوام و طول عمر کلی ساختمان نیز میشود.
انواع روشهای اتصال میلگرد بستر به ستون
اتصالات میلگرد بستر به ستون بسته به نوع سازه و شرایط اجرا، روشهای متفاوتی دارند که عبارتاند از:
- اتصال با گیره و قلاب میلگرد بستر: در این روش، اتصال میلگرد بستر به ستون با استفاده از گیره یا قلاب مخصوص انجام میشود و میلگرد داخل ملات قرار میگیرد. استفاده از نبشی یا ناودانی منقطع باعث بهبود پایداری و انتقال نیرو میان دیوار و ستون میشود.
- اتصال با ناودانی منقطع یا پیوسته: در این روش، ناودانیها پیش از بتنریزی یا با استفاده از پیچ و رولپلاک به ستون متصل میشوند و سپس میلگرد بستر روی ناودانی جوش داده میشود. این روش برای اتصال میلگرد بستر به ستون در سازههای بتنی بسیار رایج است.
- وصله میلگرد با جوش یا گرهگذاری: برای افزایش طول یا تغییر جهت میلگرد بستر از جوش یا گرهگذاری استفاده میشود. رعایت استانداردهای مبحث هشتم مقررات ملی ساختمان و نکات ایمنی در این روش حیاتی است.
- وصله مکانیکی یا پوششی: در این شیوه، میلگردها با وصلههای فلزی یا غلافهای پوششی (Sleeve) به هم متصل شده و در ملات یا بتن قرار میگیرند. سرعت و سهولت اجرا از مزایای اصلی این روش است.
- اتصال با پلیت و آرماتور تقویتی: در این روش، پلیت روی ستون نصب میشود و میلگرد بستر روی آن جوش داده شده یا در ملات کار میشود تا پیوندی مقاوم و پایدار ایجاد گردد. این اتصال معمولاً برای دیوارهای با بار زیاد یا سازههای صنعتی استفاده میشود.
اتصال جوشی
اتصال جوشی میلگرد بستر به ستون زمانی به کار میرود که نیاز به پیوندی دائمی و مقاوم میان اجزای دیوار و ستون وجود دارد. در این روش، انتهای میلگرد بستر به نبشی یا صفحه فولادی از پیش نصبشده روی ستون جوش داده میشود. رعایت استانداردهای جوشکاری و کنترل حرارت در حین اجرا اهمیت زیادی دارد تا از بروز تنش حرارتی یا ضعف در محل اتصال جلوگیری شود.
دقت در کیفیت جوش و تراز بودن میلگرد بستر نسبت به ستون نقش تعیینکنندهای در انتقال صحیح نیرو و پایداری سازه دارد. این نوع اتصال معمولاً در دیوارهای باربر یا بخشهایی از ساختمان که تحت فشار و نیروهای جانبی قرار دارند، روشی مطمئن و ایمن محسوب میشود.
اتصال مکانیکی (کوپلر، بولت، پلیت)
در برخی پروژهها، برای انتقال دقیق نیرو و جلوگیری از ترک دیوار، از اتصال مکانیکی میلگرد بستر به ستون استفاده میشود. در این روش، میلگردها بهجای کارگذاری مستقیم در بتن، با کوپلر، بولت یا پلیت به ستون متصل میشوند تا کیفیت و استحکام اتصال بهتر کنترل شود.
کوپلر برای پیوند همراستا و پیوسته دو میلگرد کاربرد دارد و نیرو را بهصورت یکنواخت منتقل میکند. در روش بولت، میلگرد از طریق صفحهی مهاری با پیچ و مهره ثابت میشود و امکان تنظیم یا بازشدن مجدد وجود دارد. در نوع پلیت، صفحهی فلزی پیش از بتنریزی نصب شده و میلگرد بعداً با بست یا جوش به آن وصل میشود.
انتخاب هر روش بسته به جنس ستون، شرایط اجرا و میزان بار وارده، نقش مهمی در دوام و پایداری سازه دارد.
اتصال با چسب اپوکسی و روشهای تزریقی
یکی از روشهای مقاوم برای اتصال میلگرد بستر به ستون، استفاده از چسب اپوکسی و تکنیکهای تزریقی است که بهویژه در دیوارهای غیر باربر کاربرد دارد. در این روش، ابتدا محل کارگذاری میلگرد با سوراخکاری دقیق آماده میشود و پس از تمیز کردن گرد و غبار، چسب یا رزین اپوکسی در حفره تزریق میگردد.
در ادامه، میلگرد بهصورت یکنواخت و بدون حباب در چسب قرار میگیرد تا پیوندی محکم میان فولاد و بتن ایجاد شود. چسبهای دو جزئی پایه رزینی، چسبندگی بالا و مقاومت در برابر رطوبت دارند و عملکرد اتصال را در برابر تنشهای دیواری بهبود میبخشند. دقت در فرآیند تزریق و کنترل حجم چسب نقش کلیدی در دوام و ظرفیت باربری اتصال دارد و به حفظ استحکام و یکپارچگی سازه در طول زمان کمک میکند.
مقایسه روشهای اتصال میلگرد بستر به ستون
در ادامه، روشهای مختلف اتصال میلگرد بستر به ستون همراه با نحوه اجرا و مزایای هر یک ارائه شده است. انتخاب روش مناسب به نوع سازه، جنس ستون، و شرایط اجرایی پروژه بستگی دارد.
| مزایا | نحوه اجرا | روش اتصال |
| نصب آسان و سرعت اجرای بالا، بدون نیاز به تجهیزات خاص. | میلگرد بستر با استفاده از بستهای فلزی یا قلاب به ستون متصل میشود. این روش در دیوارهای بنایی یا سبک رایج است. | اتصال مکانیکی با بست فلزی (گیره یا قلاب) |
| مقاومت زیاد در انتقال نیرو و عملکرد مناسب در برابر بارهای جانبی. | میلگرد مستقیماً به ستون فولادی جوش داده میشود و یک اتصال صلب و مقاوم ایجاد میکند. | اتصال جوشی |
| اتصال یکپارچه و مطمئن، مناسب برای ستونهای بتنی. | میلگرد بستر در سوراخهای از پیش تعبیهشده یا با چسب اپوکسی در بتن ستون کاشته میشود. | اتصال با چسب اپوکسی |
نحوه اجرای صحیح اتصال میلگرد بستر به ستون
اجرای میلگرد بستر در دیوارها برای افزایش مقاومت سازه در برابر نیروهای جانبی مانند زلزله و ارتعاشات ضروری است و مراحل مشخصی دارد. ابتدا محل قرارگیری میلگردهای بستر به صورت افقی روی دیوار تعیین میشود و معمولاً هر دو رج با فاصله حدود ۴۰ سانتیمتر نصب میشوند.
در ستونها، بسته به نوع اسکلت (بتنی یا فلزی)، محل اتصال با رولپلاک، پلیت یا جوشکاری آماده میشود. در دیوارهایی با طول بیش از ۴ متر، اجرای والپست همراه با اتصال میلگرد بستر به والپست و ستون الزامی است.
در فرآیند دیوارچینی، میلگردها در ملات قرار گرفته و انتهای آنها حدود ۲۰ سانتیمتر خم و قلاب میشود تا اتصال محکمی ایجاد گردد. پس از جایگذاری، میلگردها با ملات رویی پوشانده میشوند و برای جلوگیری از انتقال صدا و رطوبت، از عایقهایی مانند یونولیت یا پشم سنگ بین تیر و دیوار استفاده میشود.
در اسکلت فلزی، اتصال بهصورت جوش یا میخ انجام میگیرد و در اسکلت بتنی معمولاً با پلیت یا پیچ و رولپلاک اجرا میشود تا در نهایت اتصال میلگرد بستر به ستون مقاوم و پایدار حاصل گردد.
اجرای میلگرد بستر به روش افقی
در دیوارچینی، قرار دادن میلگرد بستر بهصورت افقی نقش مهمی در افزایش استحکام و یکپارچگی دیوار دارد. محل میلگردها طبق نقشه مشخص شده و معمولاً هر ۴۰ سانتیمتر یک میلگرد افقی تعبیه میشود.
در دیوارهایی با طول زیاد یا سازههایی که نیازمند مقاومت بیشتر هستند، میلگردها باید به والپست یا اجزای فلزی سازه متصل شوند تا انتقال نیرو به ستون به درستی انجام گیرد. انتهای میلگردها خم شده و به قلاب یا بست مخصوص وصل میشوند تا درگیری مناسب با ملات ایجاد شود.
پس از جایگذاری، میلگردها با لایهای از ملات به ضخامت حداقل ۱.۵ سانتیمتر پوشانده میشوند و دیوارچینی ادامه مییابد. اجرای این روش باعث افزایش مقاومت دیوار در برابر نیروهای جانبی و کششی میشود و اتصال میلگرد بستر به ستون نقش کلیدی در تقویت کلی سازه ایفا میکند.
اجرای میلگرد بستر به روش عمودی
در دیوارهای غیر باربر، اجرای اتصال میلگرد بستر به ستون به روش عمودی موجب افزایش مقاومت دیوار و جلوگیری از ترک یا گسیختگی ناگهانی میشود. میلگردها بین ردیفهای دیوار یا بلوک قرار گرفته و با ملات اطراف پوشانده میشوند تا اتصال کامل و محافظت مناسب در برابر خوردگی ایجاد شود.
در سقف یا تیرهای بالایی، میلگرد به ناودانی یا سپری تقویتی هدایت میشود تا پیوند مؤثری بین دیوار و اسکلت برقرار گردد. این روش به کاهش تنشهای ناشی از انبساط و انقباض سازه کمک کرده و دوام کلی دیوار را افزایش میدهد.
استفاده از میلگردهای مقاوم مانند نوع گالوانیزه یا ضدزنگ برای مقابله با رطوبت محیطی ضروری است. اجرای دقیق، پر کردن کامل اطراف میلگرد با ملات و رعایت همتراز بودن اجزا نقش کلیدی در عملکرد صحیح اتصال دارد و تضمینکننده پایداری طولانیمدت سازه است.

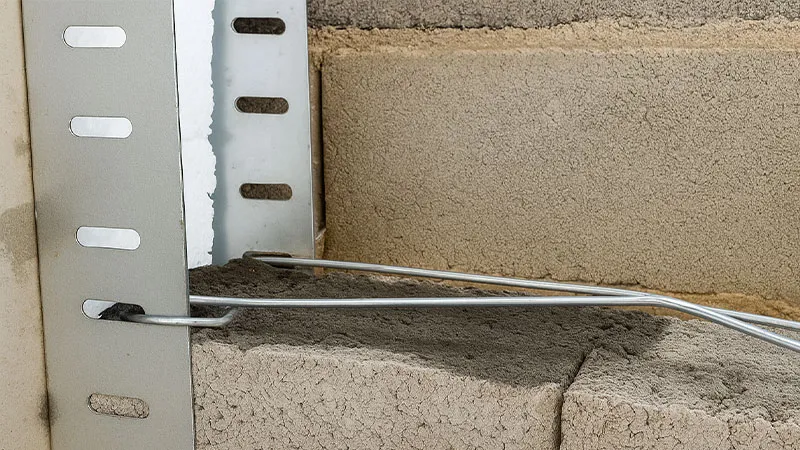

مشکلات رایج در اتصال میلگرد بستر به ستون
مشکلات رایج در اتصال میلگرد بستر به ستون معمولاً به اجرای نادرست جزئیات یا محدودیتهای مصالح مربوط میشود. یکی از پرتکرارترین موارد، رعایت نکردن فاصله و پوشش کافی میلگرد در هنگام کارگذاری است؛ موضوعی که موجب کاهش چسبندگی، انتقال ناقص نیرو و ضعف پیوند بین میلگرد و ملات میشود.
قرارگیری نادرست میلگرد بستر در نواحی حساس، بهویژه در نزدیکی ستون یا میانهی طول دیوار، میتواند منجر به تمرکز تنش و کاهش توان باربری دیوار گردد و ترکهای سطحی یا عمیق در دیوار و ستون ایجاد کند.استفاده از گیرهها، بستها یا اتصالات بیکیفیت نیز یکی دیگر از مشکلات متداول است. در صورت نصب غیردقیق این قطعات، اتصال میلگرد بستر به ستون در برابر نیروهای جانبی و زلزله دچار ضعف شده و احتمال لغزش یا جداشدگی میلگرد افزایش مییابد.
بهکارگیری میلگردهای فاقد پوشش گالوانیزه یا ساختهشده از فولاد نامرغوب نیز مقاومت سازه را در برابر خوردگی بهطور قابل ملاحظهای کاهش میدهد و دوام کلی دیوار را تهدید میکند. از سوی دیگر، همپوشانی بیش از حد میلگردها بدون رعایت ضوابط مهاری، و نیز عدم بازرسی فنی قبل از بتنریزی، از عوامل کلیدی بروز ضعف در عملکرد اتصال به شمار میآیند.
برای پیشگیری از این مشکلات، لازم است اجرای میلگرد بستر و کنترل کیفیت مصالح در هر مرحله طبق ضوابط فنی و استانداردهای مبحث هشتم مقررات ملی ساختمان انجام شود.
توصیههای عملی برای مهندسان ناظر به اتصال میلگرد بستر به ستون
توصیههای عملی برای مهندسان ناظر در اتصال میلگرد بستر به ستون نقش مهمی در تضمین پایداری و دوام دیوارهای غیرباربر دارد. رعایت جزئیات دقیق در طراحی و اجرا، از جمله تعیین صحیح محل بستها و گیرهها روی ستون، استفاده از پیچ و رولپلاک یا پلیتهای مقاوم، و حفظ فاصله استاندارد میان میلگردها، از موارد کلیدی است که مانع بروز تمرکز تنش و ایجاد ترک در دیوار میشود.
در فرآیند کنترل فنی، مهندس ناظر باید اطمینان یابد که میلگرد بستر بهصورت یکنواخت در رجهای مشخص قرار گرفته و تمامی بستها و جوشها مطابق ضوابط مبحث هشتم مقررات ملی ساختمان اجرا شدهاند. بررسی چسبندگی ملات، ضخامت پوشش روی میلگرد و استفاده از میلگرد گالوانیزه یا ضدزنگ نیز از وظایف کنترلی مهم در این مرحله است. رعایت این موارد عملکرد سازه را در بلندمدت بهطور چشمگیری بهبود میبخشد.
تیم کاردان با بهرهگیری از تجربه مهندسان متخصص و استفاده از مصالح استاندارد، اجرای دقیق و قابل اعتماد اتصال میلگرد بستر به ستون را برای پروژههای ساختمانی تضمین میکند. این مجموعه با ارائه راهکارهای اجرایی مبتنی بر ضوابط فنی، به مهندسان ناظر کمک میکند تا کنترل کامل بر کیفیت و دوام اتصالات در پروژههای خود داشته باشند.
جمع بندی
در این مطلب بهصورت جامع به بررسی اتصال میلگرد بستر به ستون پرداختیم و متوجه شدیم که این اتصال تا چه اندازه در افزایش استحکام، پایداری و یکپارچگی سازه تأثیرگذار است. اجرای صحیح این اتصال موجب انتقال مؤثر نیروهای جانبی، پیشگیری از ایجاد ترکهای سازهای و افزایش دوام کلی دیوارها میشود.
با رعایت فاصلههای استاندارد، انتخاب میلگرد گالوانیزه مناسب و اجرای دقیق بر اساس ضوابط مبحث هشتم مقررات ملی ساختمان، میتوان از عملکرد بهینه و ایمن دیوارهای غیرباربر اطمینان یافت.
