اتصال وال پست به ستون یکی از مؤثرترین بخشهای تقویت سازه است و زمانی اهمیت واقعی خود را نشان میدهد که دیوارها در برابر نیروهای جانبی، تغییرات جوی یا فشارهای زلزلهای تحت تنش قرار میگیرند. اتصال وال پست به ستون با ایجاد یک مسیر انتقال نیرو، دیوار را به ستون متصل میکند تا بارها بهطور کنترلشده به اسکلت منتقل شوند. به این ترتیب، خطر ترکخوردگی یا گسیختگی کاهش مییابد. این فرآیند در ساختمانهای بلندمرتبه و پروژههایی با حساسیت اجرایی بالا، نقشی حیاتی در حفظ یکپارچگی سازه دارد.
در این مطلب با رویکردی عملی و دقیق، اصول اجرایی و نکات کلیدی این اتصال بررسی میشود تا مسیر انتخاب و اجرای صحیح برای مهندسان و مجریان روشنتر گردد.
اهمیت اتصال صحیح وال پست به ستون در ایمنی سازه
اتصال وال پست به ستون، اگر درست و اصولی انجام شود، یکی از همان جزئیات بهظاهر ساده اما حیاتی است که کیفیت نهایی یک ساختمان را تعیین میکند. وقتی این اتصال با دقت اجرا شود، دیوارها نه تنها بهدرستی مهار میشوند، بلکه نیروهای جانبی و تنشهای لحظهای بهجای تجمع در یک نقطه، بهصورت متعادل در سراسر سازه پخش میگردند.
نتیجه این فرآیند، افزایش چشمگیر پایداری در برابر بادهای شدید، ضربههای ناگهانی و لرزشهای ناشی از زلزله است. در مقابل، بیتوجهی به کیفیت این اتصال میتواند به ترکخوردگی تدریجی دیوارها، شکستهای ناگهانی یا حتی ریزش بخشهایی از بنا منجر شود؛ رخدادهایی که هم هزینهسازند و هم امنیت ساکنان را تهدید میکنند.
به همین دلیل، در هر پروژه، از کوچکترین واحد مسکونی تا برجهای مرتفع، اجرای دقیق این جزئیات باید جزو اولویتهای فنی قرار گیرد. رعایت استانداردها در اجرا، احساس اطمینان و آرامش را برای ساکنان به همراه میآورد و سازه را در برابر چالشهای آینده مقاومتر میکند. پس از درک اهمیت این موضوع، لازم است روش اجرای صحیح آن نیز مورد توجه قرار گیرد.

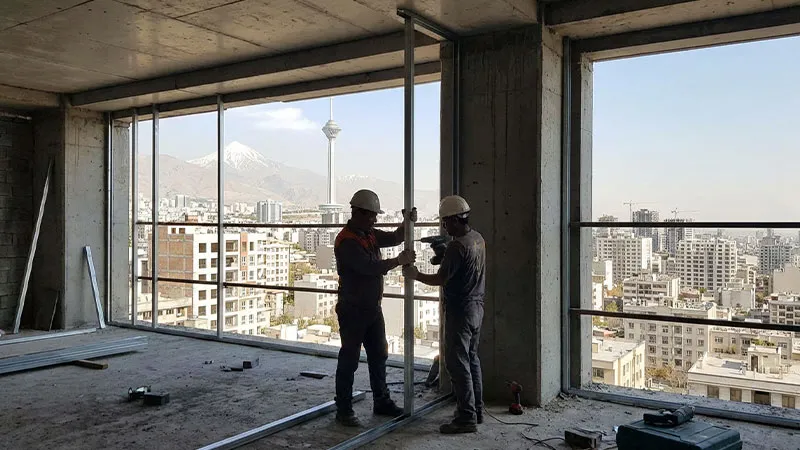

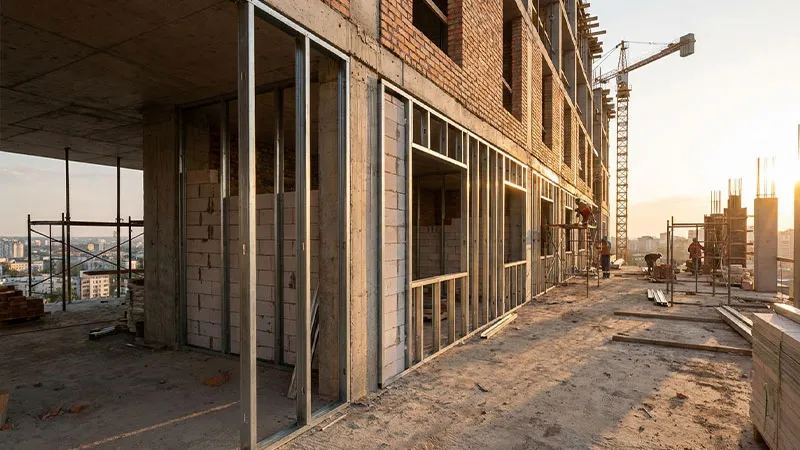

نحوه اتصال وال پست به انواع ستون
اتصال وال پست به ستون از مهمترین بخشهای اجرایی در هر ساختمان است و کیفیت این مرحله، مستقیماً بر مقاومت دیوارها و دوام کلی سازه اثر میگذارد. زمانی که این اتصال به درستی انجام شود، چه در اجرای وال پست در اسکلت فلزی و چه در اجرای وال پست در اسکلت بتنی، نیروهای جانبی به شکل کنترلشده به ستون منتقل میشوند و از ایجاد فشارهای ناگهانی روی دیوار جلوگیری میشود. شناخت ویژگیهای هر نوع ستون و انتخاب روش صحیح اجرا، گام اساسی در رسیدن به سازهای پایدار و قابل اعتماد است.
به همین دلیل، بررسی دقیق روشهای اجرا برای انواع ستون، مسیر تصمیمگیری مهندسی را روشنتر میکند و از بروز خطاهای پرهزینه پیشگیری خواهد کرد.
اتصال به ستون بتنی
ستون بتنی بهدلیل سختی بالا و رفتار پایدار، یکی از بهترین گزینهها برای ایجاد اتصال وال پست به ستون محسوب میشود. در این بخش، اجرای دقیق اهمیت بسیار زیادی دارد. ابتدا باید محل اتصال با دقت میلیمتری مشخص شود تا کوچکترین انحراف در جایگذاری رخ ندهد. در این مرحله از ابزار دقیق برای تعیین موقعیت استفاده میشود. سپس از انکربولتها یا رولبولتهایی استفاده میشود که ظرفیت تحمل بارهای جانبی و قائم را دارند. پس از نصب، پیچهای مقاوم اتصال را مهار میکنند و وال پست به شکلی کاملاً پایدار در جای خود قرار میگیرد.
یکی از نکات کلیدی در اجرای وال پست در اسکلت بتنی، رعایت فاصله استاندارد میان وال پست و ستون است. این فاصله کمک میکند نیروها به شکل یکنواخت منتقل شوند و از تمرکز تنش در دیوار جلوگیری شود. همچنین استفاده از ابزار مناسب برای سفتکردن اتصالات ضروری است، زیرا هر میزان لقی، در گذر زمان به ترکخوردگی یا ناپایداری دیوار منجر میشود.
کنترل نهایی اتصال بخشی جدانشدنی از این مرحله است و تضمین میکند که سیستم در برابر باد، ضربه یا لرزشهای احتمالی مقاوم باقی بماند. پس از بررسی روش اتصال در ستونهای بتنی، در سازههای فلزی شرایط اجرا تفاوت قابل توجهی دارد.

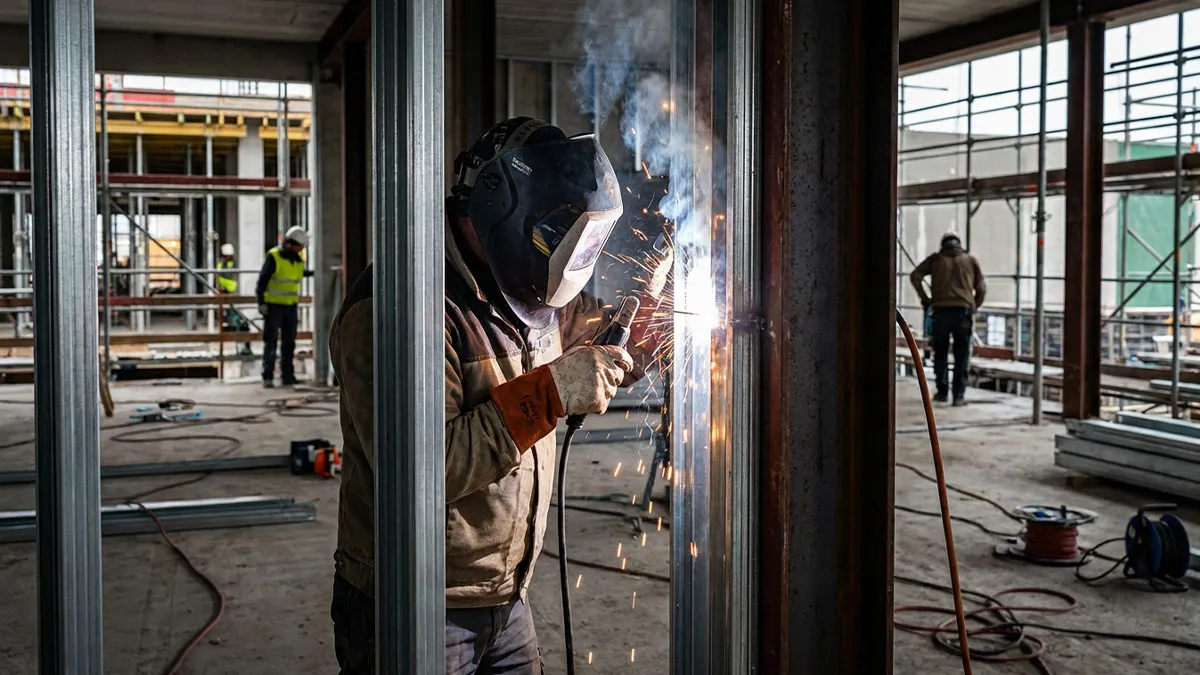

اتصال به ستون فلزی
در ساختمانهایی که از ستونهای فلزی استفاده شده، اجرای وال پست در اسکلت فلزی نیازمند دقت و ظرافت بیشتری است. پیش از اتصال، سطح ستون باید کاملاً آمادهسازی شود؛ یعنی هرگونه زنگزدگی، گرد و غبار یا آلودگی پاک شود تا اتصال هیچ نقطهضعفی نداشته باشد. بسته به شرایط پروژه، اتصال یا از طریق جوشکاری دقیق انجام میشود یا با پیچ و مهرههای فولادی با مقاومت بالا. انتخاب روش مناسب باید براساس نقشه اجرایی و نوع بار وارد بر سازه صورت گیرد.
در برخی پروژهها از بستها و اتصالات فلزی مخصوص استفاده میشود که امکان تنظیم دقیق موقعیت وال پست را فراهم میکند و اجرای کار را سریعتر و تمیزتر جلو میبرد. مرحله مهم بعدی، کنترل کیفیت جوش یا سفتی پیچهاست، زیرا کوچکترین خطا در این بخش میتواند در آینده تحمل بارهای جانبی را کاهش دهد. یکی از مزایای اتصال وال پست به ستون فلزی، امکان اجرای تمیز و قابل تنظیم است که در پروژههای بزرگ و صنعتی بسیار کاربرد دارد.
پس از اتصال به ستونهای فلزی، برخی سازهها دارای ترکیبی از بتن و فولاد هستند که نیازمند رویکرد خاصی برای اجراست.
اتصال به ستون مرکب
ستونهای مرکب که از فولاد و بتن تشکیل شدهاند، به دلیل رفتار دوگانه خود تحت بار، نیازمند اجرای ترکیبی و دقیق هستند. در چنین ستونهایی، ابتدا بخش فلزی برای اتصال آمادهسازی میشود و عملیات جوش یا پیچومهره با توجه به شرایط پروژه انجام میگیرد. سپس بخش بتنی با استفاده از انکربولتهای قوی مهار میشود تا اتصال کامل شکل بگیرد. این هماهنگی میان دو بخش فولادی و بتنی، اساس پایداری اتصال است.
در این نوع ستونها، نکته اساسی این است که هر دو بخش باید ظرفیت تحمل تنشهای لحظهای را داشته باشند و در برابر تغییرات دما، نشست سازه یا نیروهای جانبی رفتار هماهنگ نشان دهند. اجرای استاندارد اتصال وال پست به ستون مرکب باعث میشود دیوار در برابر لرزشهای شدید و فشارهای طولانیمدت عملکردی کاملاً مطمئن داشته باشد. این روش یکی از بهترین گزینهها برای سازههایی است که با بارهای متنوع و شرایط محیطی متغیر مواجهاند.
جدول مقایسه انواع اتصالات و کاربرد هرکدام
انتخاب روش مناسب برای اتصال وال پست به ستون بر پایداری سازه اثر مستقیم دارد. جدول زیر انواع روشها، کاربرد، مزایا، معایب و ستون مناسب را نشان میدهد تا انتخاب دقیقتری انجام شود.
| نوع اتصال | کاربرد اصلی | مزایا اصلی | معایب احتمالی | مناسب برای ستون |
| پیچ و مهره | اتصال قابل تنظیم و قابل بازرسی | امکان تعمیر و تنظیم آسان | احتمال شل شدن تحت لرزشهای شدید | فلزی و مرکب |
| انکربولت | تثبیت وال پست روی ستون بتنی با سوراخکاری دقیق | استحکام بالا | نیاز به ابزار تخصصی، هزینه متوسط | بتنی |
| بست و کلیپس | اتصال موقت یا پشتیبان در ستونهای مرکب | نصب سریع | مناسب بارهای سبک | مرکب |
| رولپلاک | اتصال سریع و قابل تنظیم روی سطح بتنی | کم هزینه | مقاومت کمتر در برابر بارهای سنگین | بتنی |
| جوشکاری | ایجاد اتصال دائمی وال پست فلزی به ستون | دوام بسیار بالا | نیاز به جوشکار متخصص، غیرقابل جداسازی | فلزی |
نکات فنی در اتصال وال پست به ستون
اتصال وال پست به ستون از حیاتیترین مراحل اجرای سازه است و باید کاملاً مطابق نقشههای مهندسی انجام شود. انتخاب وال پست مناسب براساس جنس و ابعاد، تضمین میکند که بار دیوار به شکل یکنواخت منتقل شود. در مرحله نصب، وال پست باید بهطور محکم مهار شود؛ چه با پیچومهره و چه با جوشکاری، تا هیچ لرزش یا ناپایداری وجود نداشته باشد. کنترل کیفیت نصب، تنظیم دقیق فواصل و استفاده از پیچومهرههای استاندارد، اصولی هستند که ایمنی سازه را در برابر زلزله و فشارهای طولانیمدت حفظ میکنند.
در پایان، بازرسی نهایی توسط واحد کنترل پروژه، اطمینان میدهد که اتصال وال پست عملکرد مطمئنی دارد و دیوارها در برابر باد و ارتعاش پایدار باقی میمانند.

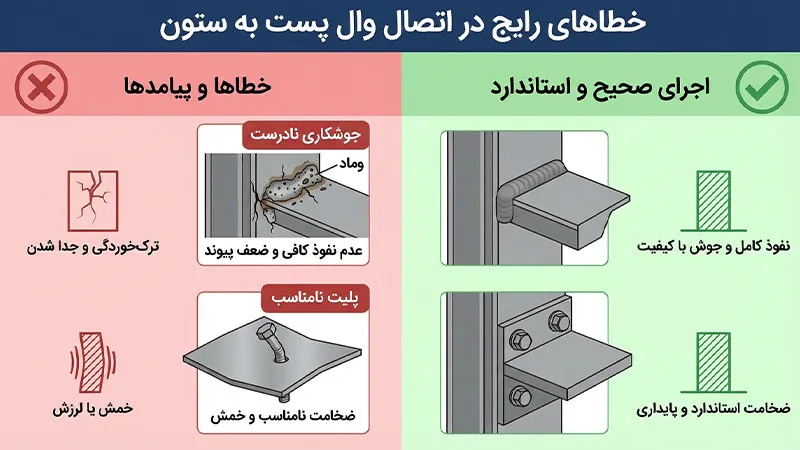

خطاهای رایج در اتصال وال پست به ستون
بسیاری از مشکلات سازهای، ریشه در خطاهای اجرایی همین مرحله دارند. شناخت آنها برای پیشگیری ضروری است:
- جوشکاری نادرست: عدم نفوذ کافی یا آمادهسازی نامناسب سطح ستون باعث ضعف پیوند میشود. این نقص با ترکهای ریز یا جدا شدن دیوارها آشکار میشود؛ پس استفاده از جوشکار ماهر و بررسی کیفیت جوش الزامی است.
- پلیت نامناسب: اگر ضخامت یا جنس پلیت استاندارد نباشد، در زمان تحمل بار دچار خمش یا لرزش خواهد شد. انتخاب پلیت مطابق نقشه سازه و استاندارد ملی ایران ۲۸۰۰، ضروری است.
جوشکاری ناکافی یا نادرست
متداولترین خطا، جوشکاری نامناسب در محل اتصال وال پست به ستون است. زمانی که جوش به اندازه کافی عمق نداشته باشد یا سطح اتصال بهدرستی آماده نشده باشد، پیوند قطعات سست میشود و در ظاهر شاید قابلتشخیص نباشد اما در برابر بارهای جانبی و تنشهای روزمره، ضعف خود را آشکار میکند. این ایراد میتواند به ترکهای ریز، تغییر شکل قطعات یا حتی جدا شدن بخشهایی از دیوار منجر شود. استفاده از جوشکار ماهر، آمادهسازی دقیق سطح و توجه به کیفیت مواد مصرفی، مهمترین راهکار برای جلوگیری از این نوع آسیبهاست.
استفاده از پلیت نامناسب
پلیت، نقش واسطه انتقال نیرو را دارد و انتخاب نادرست آن، مستقیماً روی عملکرد اتصال تأثیر میگذارد. اگر ضخامت پلیت کم باشد یا از جنس ضعیف ساخته شده باشد، در زمان تحمل بار دچار خمش، لرزش یا صدا میشود و بار بهطور صحیح به ستون منتقل نمیگردد. این اتفاق به مرور، تعادل دیوار را مختل میکند و ایمنی سازه را پایین میآورد. انتخاب پلیت استاندارد، با ابعاد متناسب و مطابق با نقشههای سازه، موضوعی است که نباید نادیده گرفته شود و نیازمند بازبینی دقیق در زمان نصب است.
ارائه خدمات وال پست از کاردان
مجموعه کاردان با تجربه فنی در طراحی و اجرای وال پست، خدمات مشاوره، محاسبه بار و انتخاب روش اتصال را برای پروژههای بتنی، فلزی و مرکب ارائه میدهد. تمام مراحل با نظارت متخصصان سازه اجرا میشود تا دوام و ایمنی نما و دیوارها تضمین گردد. برای دریافت مشاوره فنی یا بررسی نقشه اجرایی پروژه، تماس با کاردان انجام دهید.
جمعبندی
اجرای صحیح و انتخاب دقیق اتصال وال پست به ستون، پایه ایمنی و دوام سازه محسوب میشود. هر روش اتصال مزایا و محدودیتهای خاص خود را دارد و انتخاب هوشمندانه با رعایت استانداردها، عملکرد سازه را به حداکثر میرساند. تیم فنی کاردان با ارائه راهکارهای تخصصی و پشتیبانی اجرایی، این فرآیند را با اطمینان و دقت فنی بالا برای پروژههای شما انجام میدهد.
