اجرای وال پست منقطع یکی از مهمترین مراحل سازهای در پروژههای ساختمانی مدرن است که نقش کلیدی در افزایش ایمنی و استحکام دیوارها دارد. این روش به دلیل انعطافپذیری بالا و توانایی تحمل فشارهای جانبی و نیروهای زلزله، در ساختمانهای جدید به طور گسترده به کار گرفته میشود. وال پست منقطع نقطه تلاقی مهندسی دقیق و طراحی معماری است؛ جزئی که شاید ظاهراً ساده به نظر برسد، اما اجرای صحیح آن از آسیبهای جدی به دیوارهای غیرباربر جلوگیری میکند.
اهمیت این روش زمانی آشکار میشود که با دقت به جزئیات فنی اجرای وال پست منقطع نگاه کنیم؛ جایی که هماهنگی بین نظم سازهای و دقت مهندسی، ساختاری پایدار، سبک و ایمن را رقم میزند. در ادامه، مراحل اجرایی و نکات مهم آن را بررسی میکنیم.

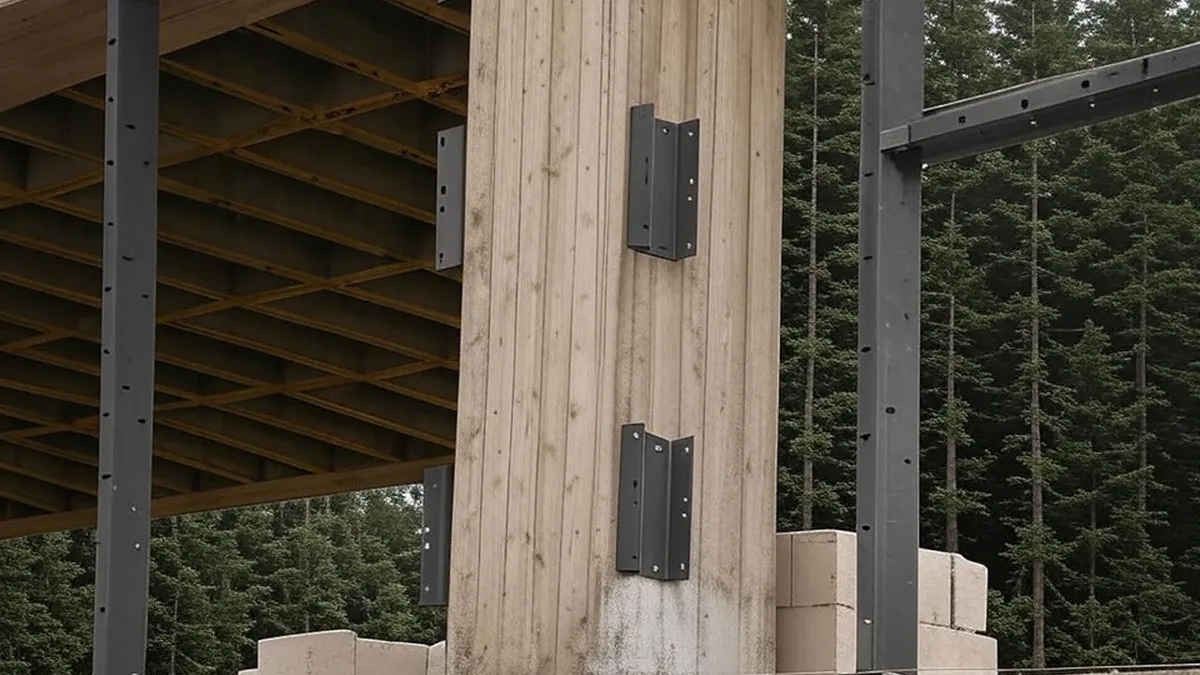

نحوه اجرای وال پست منقطع
وال پست منقطع با تقسیم دیوار به مقاطع مستقل، امکان تفکیک کاربریها را بدون کاهش ارتباط بصری فراهم میکند. در طراحی آن، ابتدا باید نیازهای هر فضا از جمله نور، صدا و تهویه مشخص شود و جایگذاری دیوارها به گونهای باشد که مسیرهای رفتوآمد و فضاهای قابل استفاده بهینه باشند. استفاده از مصالح سبک مانند شیشه و پانلهای نیمه شفاف همراه با رنگهای روشن، زیبایی محیط را افزایش میدهد و انعطافپذیری تغییرات آینده را ساده میکند. نورپردازی هدفمند و رعایت استانداردهای دسترسی، تجربهای ایمن و راحت برای کاربران ایجاد میکند.
با رعایت این اصول، اجرای وال پست منقطع فضایی کاربردی، روشن و پایدار شکل میدهد و امکان بهرهبرداری بهینه از محیط را بدون محدودیت فراهم میکند.

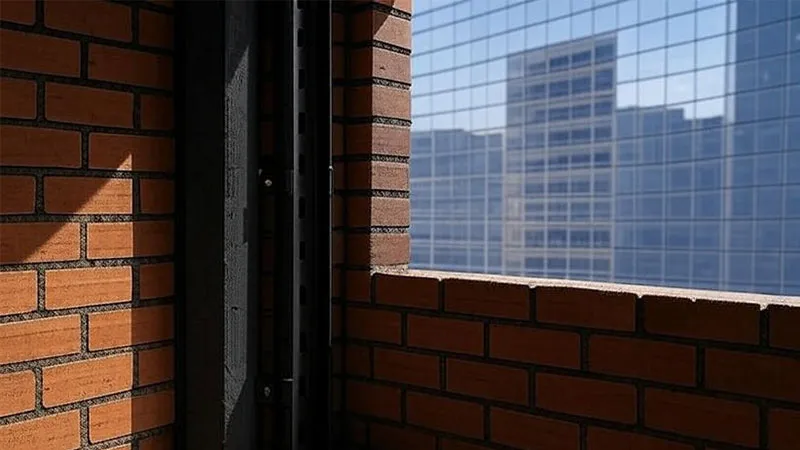

مراحل اجرای وال پست منقطع
وال پست منقطع سازهای تخصصی است که برای افزایش مقاومت جانبی دیوار و کنترل تغییرشکل آن در برابر نیروهای لرزهای و باد طراحی شده است. برخلاف نمونههای پیوسته، مقاطع فولادی در فواصل مشخص نصب میشوند تا دیوار اتصال کافی داشته باشد و همزمان استقلال حرکتی خود را حفظ کند.
ابتدا محل دقیق وال پستها مشخص میشود و مقاطع فلزی با دقت نصب میگردد. سپس عملیات برش و جوشکاری انجام شده و کشوها یا نبشیهای نگهدارنده در فاصله مناسب از اسکلت قرار میگیرند. اجرای دیوارچینی ادامه مییابد و اتصالات ارتجاعی مانند نوار فوم یا درز انبساط در نقاط کلیدی تعبیه میشود تا دیوار در زمان زلزله حرکت طبیعی خود را بدون ترک ادامه دهد.
در پایان، تنظیمات نهایی، کنترل شاقول و بررسی استقامت انجام میشود تا سیستم از نظر سازهای و زیباییشناسی تأیید گردد.
تأثیر نوع اتصالات بر کیفیت نحوه اجرای وال پست منقطع
اتصالات نقش حیاتی در اجرای صحیح وال پست منقطع دارند و نوع آنها مستقیماً بر پایداری، مقاومت و دوام سیستم تأثیر میگذارد. به کارگیری اتصالات نامناسب یا نصب ناصحیح میتواند باعث انتقال نادرست نیرو، ایجاد ترک در دیوارها و کاهش عملکرد لرزهای شود. اتصالات فلزی انعطافپذیر در نقاط اتصال به تیرها و ستونها، حرکت نسبی سازه و دیوار را تسهیل و از تمرکز تنش جلوگیری میکند.
در مقابل، اتصالات ثابت و غیرلغزنده یا جوشهای پیوسته حرکت طبیعی سازه را محدود و خطر گسیختگی موضعی را افزایش میدهند. کیفیت جوش، نوع و فاصله بولتها و نحوه مهار در کف و سقف نیز بر انتقال نیرو و یکپارچگی سیستم اثر دارد. رعایت جزئیات فنی اساس اجرای ایمن و پایدار وال پست منقطع است.
فاصله مجاز در نحوه اجرای وال پست منقطع بین ستونها و دیوارها
فاصله مجاز بین ستونها و دیوارها در اجرای وال پست منقطع طبق استاندارد ۲۸۰۰ زلزله بین ۲ تا ۳.۵ متر است و در دیوارهای بلند یا مناطق لرزهخیز باید کاهش یابد. فاصله وال پست از ستون برابر ۰.۰۱ ارتفاع کف تا کف طبقه و حداقل فاصله وادار انتهایی یک متر است. اتصالات باید قابلیت جابجایی داشته باشند و جوش مستقیم به نبشی یا ناودانی مجاز نیست.
در دیوارهای بلندتر از ۳.۵ متر، استفاده از تیرک افقی و در دیوارهای طولانی یا با نسبت طول به ضخامت زیاد، اجرای وادارهای عمودی ضروری است. رعایت این فاصلهها مقاومت دیوار در برابر بارهای جانبی را تضمین و از ترک یا تخریب آن جلوگیری میکند.
نحوه اجرای وال پست منقطع در دیوارهای غیرباربر
در اجرای وال پست منقطع در دیوارهای غیرباربر، المانهای ناودانی با طول ۲۰ تا ۳۰ سانتیمتر و عرض ۷ سانتیمتر به زیر تیرهای سازه متصل میشوند، معمولاً با پیچ و رول بولت و بدون استفاده از میخ یا چاشنی. نصب وال پست در فواصل مشخص و بهکارگیری تیرکهای افقی و وادار در دیوارهای بلند، مقاومت در برابر نیروهای جانبی و زلزله را افزایش میدهد.
دیوار و ستون با یونولیت یا پشم سنگ ضد رطوبت از هم جدا شده و میلگرد بستر در رجهای مختلف تعبیه میشود. در دیوارهای طولانیتر از ۶ متر، نصب وال پست منقطع الزامی است و استفاده از بلوکهای هبلکس، نصب را آسان میکند. اتصالات باید کشویی باشند تا امکان جابجایی درون صفحه فراهم شود و جوشکاری در محل ممنوع است. رعایت این نکات، اساس ایمنی و پایداری سازه و نحوه اجرای وال پست منقطع را تضمین میکند.
مزایا و معایب اجرای وال پست منقطع نسبت به نوع پیوسته
اجرای وال پست منقطع، به دلیل طراحی تفکیکشده و کنترل حرکتهای سازهای، مزایای فنی متعددی دارد. مهمترین مزایا عبارتند از افزایش استحکام و دوام دیوارهای غیرباربر در برابر زلزله، امکان جابجایی الاستیک میان اسکلت و دیوار بدون ترکخوردگی، کاهش وزن سازه بهواسطه کاهش مصرف مصالح سنگین، تسهیل در عمليات نوسازی و بازسازی در آینده.
در مقابل، این سیستم معایبی هم دارد: هزینهی نسبتاً بیشتر در مقایسه با وال پست پیوسته، نیاز به دقت بالا در نصب و نظارت فنی، و احتمال کاهش کارایی در صورت عدم رعایت فواصل مجاز. با وجود این، در پروژههای درجه یک و مطابق مبحث ۸ و استاندارد ۲۸۰۰، این مزایا به مراتب بیش از هزینهها تأثیرگذار است.
خطاهای رایج در نحوه اجرای وال پست منقطع و روش اصلاح آن
در فرآیند اجرای وال پست منقطع، برخی اشتباهات رایج میتوانند عملکرد سازهای را به شدت کاهش دهند. رایجترین خطاها عبارتند از استفاده از نبشیهای ثابت بدون درز انبساط که باعث انتقال نیروی جانبی به دیوار و ترک در پوشش میشود، جوشکاری مستقیم مقاطع به اسکلت اصلی به جای استفاده از اتصالات لغزنده، عدم رعایت فاصله مجاز میان ستون و وادار عمودی مطابق مبحث ۸، حذف فوم میانی و نوار ارتجاعی که باعث کاهش عمر کارکرد در شرایط رطوبتی میشود، استفاده از پروفیل نامناسب یا جوشکاری غیراستاندارد در کادر فلزی.
اصلاح این موارد، بهویژه رعایت درزهای انبساط و کنترل شاقول نهایی، از اصول اجرای ایمن وال پست منقطع است.
قیمت اجرای وال پست منقطع
هزینهی اجرای وال پست منقطع بسته به نوع پروفیل، ارتفاع دیوار، منطقهی زلزلهخیز و دستمزد اجرایی متغیر است. در سال ۱۴۰۴، میانگین قیمت اجرا بین حدود ۴۸۰ تا ۷۰۰ هزار تومان به ازای هر متر مربع برآورد میشود. بهکارگیری وال پست های سبکتر یا مبتنی بر پروفیل گالوانیزه میتواند تا ۱۰ درصد هزینهها را کاهش دهد، در حالیکه در پروژههای صنعتی یا دارای ارتفاع زیاد، قیمت به دلیل افزایش ضخامت پروفیل و تعداد اتصالات افزایش مییابد.
کاردان به عنوان مجری تخصصی اجرای وال پست، تمامی محاسبات فاصله، نوع اتصال و ضریب ایمنی را طبق مبحث ۸ و استاندارد ۲۸۰۰ انجام میدهد و گزارش اجرایی کامل تحویل مینماید.
ارائه خدمات اجرای وال پست منقطع از کاردان
شرکت کاردان، با بیش از هفت دهه تجربه تخصصی در طراحی، تولید و اجرای سیستمهای وال پست و رول بولت، از پیشگامان تقویت دیوارهای غیرباربر در پروژههای ساختمانی ایران به شمار میآید. تیم فنی کاردان با تکیه بر دانش مهندسی سازه، استانداردهای بینالمللی و الزامات مبحث هشتم مقررات ملی ساختمان، اجرای وال پست منقطع را با حداکثر دقت و ایمنی انجام میدهد. در این فرآیند، تمامی جزئیات شامل انتخاب پروفیل مناسب، نحوه نصب اتصالات کشویی، رعایت فواصل مجاز و تعبیه درز انبساط مطابق استاندارد ۲۸۰۰ کنترل و مستندسازی میشود.
خدمات کاردان در حوزه اجرای وال پست منقطع و سایر المانهای تقویتکننده دیوار، بر پایه فناوری تولید سفارشی و کنترل کیفیت چندمرحلهای ارائه میگردد تا دوام، خمشپذیری و مقاومت جانبی دیوار در برابر زلزله و نشست زمین به صورت علمی تضمین شود. این سطح از دقت و استانداردسازی باعث شده کاردان در پروژههای صنعتی، بیمارستانی و مسکونی بزرگ کشور به عنوان مرجع فنی مورد اعتماد شناخته شود.
برای آشنایی بیشتر با جزئیات فنی، مشاهده نمونه پروژهها و دریافت مشاوره تخصصی در زمینه طراحی و اجرای وال پست منقطع، همین امروز با ما تماس بگیرید و قدمی مطمئن برای استحکام و ایمنی پروژه خود بردارید.
جمع بندی
وال پست منقطع یکی از مهمترین ابزارها برای افزایش استحکام و پایداری دیوار در ساختمانهای مدرن است. این سیستم به گونهای طراحی شده که مقاومت دیوار در برابر نیروهای جانبی مانند زلزله و باد تقویت شود و تغییرشکلها کنترل شود. اجرای موفق آن نیازمند انتخاب مصالح مرغوب، نصب دقیق اتصالات کشویی و هماهنگی کامل میان تیم مهندسی و معماری است تا دیوار بتواند حرکت طبیعی خود را حفظ کند و ترک یا آسیب ساختاری رخ ندهد.
رعایت جزئیات فنی و استانداردهای آییننامهای، عملکرد ایمن و طول عمر سازه را تضمین میکند. برای اجرای حرفهای و مطمئن وال پست منقطع، تجربه و تخصص شرکت کاردان همواره همراه پروژه شماست.
