اجرای وال پست در سوله [مقاوم سازی دیواره‌ها] + انواع و مراحل

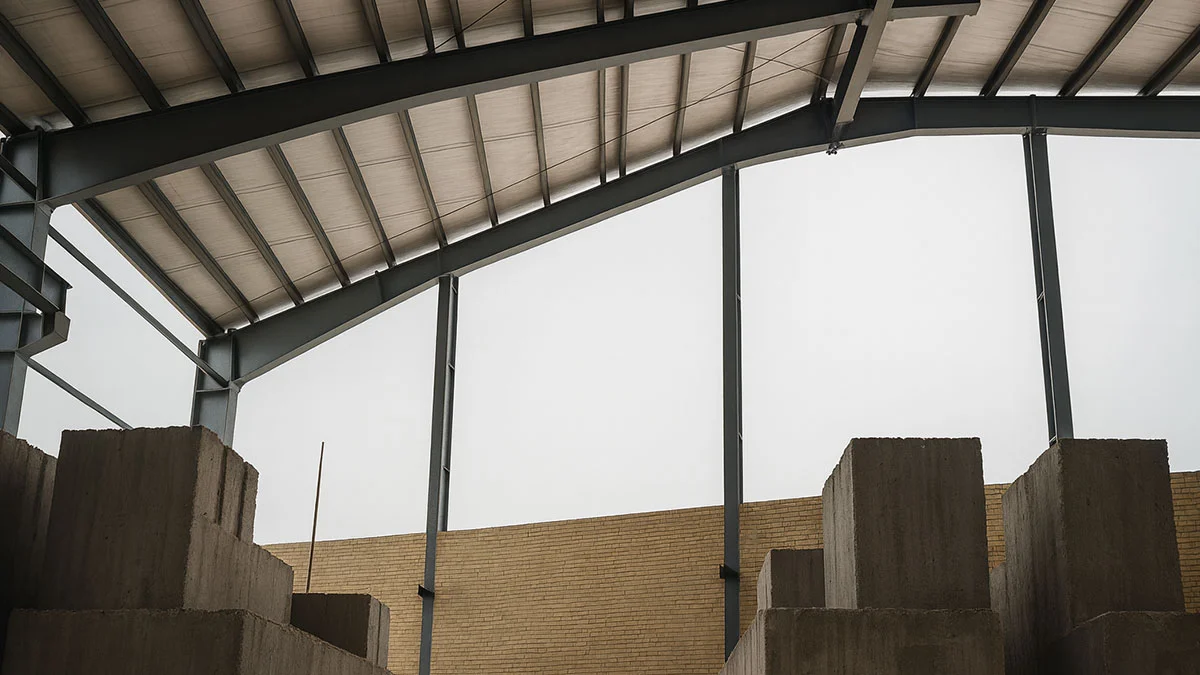

وال ‌پست در سوله یک روش ساده و کاربردی برای مقاوم‌سازی دیوارها است. اجرای وال ‌پست در سوله باعث می‌شود بخش‌های مختلف سازه یکپارچه و محکم‌تر شوند و دیوارها در برابر باد، زلزله و سایر نیروهای جانبی ایمن‌تر بمانند. به همین دلیل، وال ‌پست را می‌توان یکی از اجزای بسیار مهم سوله دانست که امروزه با روش‌های نوین اجرا می‌شود.

در اجرای وال ‌پست معمولاً از تیر یا ستون به‌عنوان نگهدارنده استفاده می‌شود که با توجه به شرایط پروژه قاب‌بندی شده و در نهایت با دیوارچینی پوشیده می‌شوند. در ادامه به نقش و اهمیت وال‌پست در سوله، انواع مختلف آن و روش‌های اجرای وال ‌پست خواهیم پرداخت.

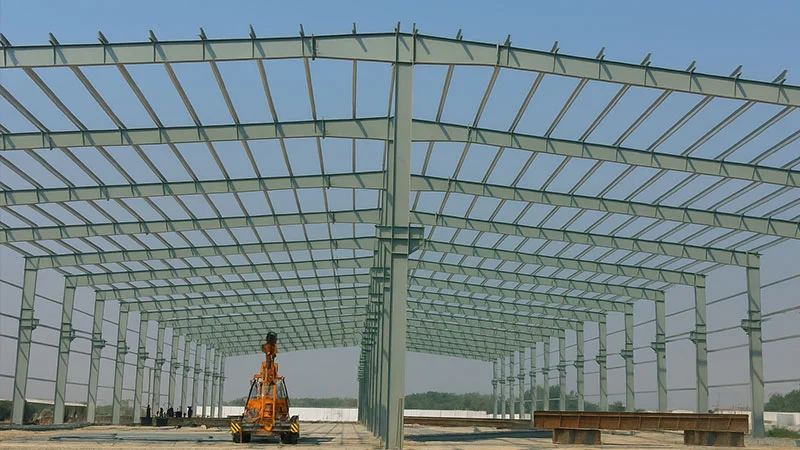

سوله چیست؟

سوله یک سازه فلزی از پیش‌طراحی‌شده است که در ساخت آن ستون میانی به‌کار نمی‌رود. این سازه‌ها معمولاً به شکل مثلثی و با سقف شیب‌دار ساخته می‌شوند. اسکلت سوله نیروهای جانبی ناشی از سقف و دیوارها را به زمین منتقل کرده و به این ترتیب باعث افزایش استحکام کل سازه می‌شود.

سوله‌ها در ابعاد مشخصی طراحی می‌شوند، اما شرایط اقلیمی، محیطی و بارهای احتمالی می‌توانند روی این ابعاد اثر بگذارند. معمولاً دهانه سوله‌ها حدود ۲۰ متر و ارتفاع آن‌ها حدود ۶ متر در نظر گرفته می‌شود، هرچند بسته به نیاز می‌توان این اندازه‌ها را تغییر داد.

طراحی سوله‌ها انعطاف ‌پذیر است و می‌توان آن‌ها را با شرایط و نوع کاربری سازگار کرد. قاب‌های مورد استفاده در سوله که به آن‌ها I-beam هم گفته می‌شود، ابتدا طبق نقشه طراحی شده و سپس برای نصب به محل پروژه منتقل می‌شوند. این قاب‌ها در نهایت اسکلت اصلی سوله را تشکیل می‌دهند.

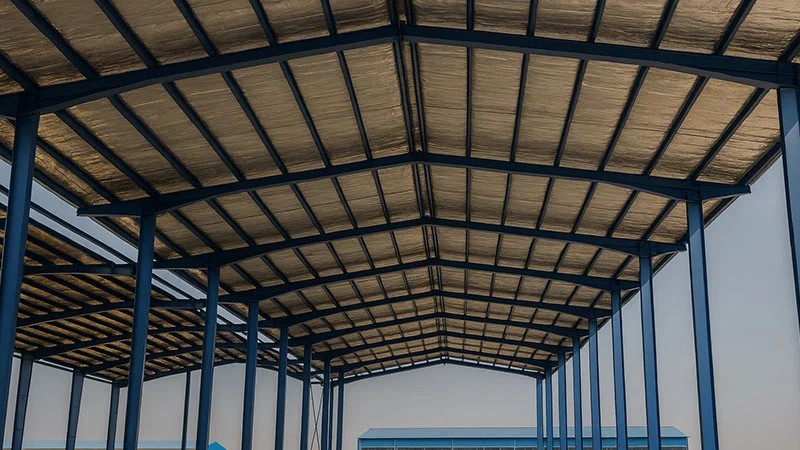

اهمیت اجرای وال پست در سوله

وال ‌پست در سوله یکی از اجزای مهم طراحی به شمار می‌آید و به ‌صورت وادارهایی با طول مشخص اجرا می‌شود. این وادارها می‌توانند به شکل افقی یا عمودی در سازه قرار بگیرند و نقش نگهدارنده داشته باشند. در بیشتر سوله‌ها، صرف ‌نظر از ابعاد، استفاده از وال‌پست برای ایمنی سازه ضروری است، اما اهمیت آن در سوله‌هایی با دهانه‌های عریض بیشتر است. با اجرای وال‌پست‌های عمودی و افقی، می‌توان مقاومت سوله را در برابر آسیب‌های احتمالی افزایش داد.

وال‌ پست‌ها در سوله مانند تیر و ستون فرعی عمل می‌کنند و معمولاً در دو انتهای دیوارها نصب می‌شوند. این کار باعث می‌شود دیوارها یکپارچه عمل کنند و از آسیب یا ریزش در امان بمانند. وال‌پست همچنین نیرو و لرزش واردشده به دیوار را به اسکلت اصلی سوله و در نهایت به زمین منتقل می‌کند.

از آنجا که دیوارهای پیرامونی سوله در تمام طول سال در معرض باد و طوفان قرار دارند، اجرای درست و اصولی وال‌پست اهمیت زیادی دارد. این سیستم علاوه بر حفاظت در برابر باد، در هنگام زلزله نیز باعث حفظ یکپارچگی دیوارها می‌شود و نقش مهمی در ایمنی سازه ایفا می‌کند.

انواع وال پست در سوله

اجرای وال ‌پست در سوله، همانند دیگر سازه‌ها، به روش‌های مختلفی انجام می‌شود. در هر روش از مصالح و متریال خاصی استفاده می‌شود که در ادامه سه مورد مهم آن معرفی شده است:

وال ‌پست بتنی در سوله

در این روش از بتن مسلح (بتن آرمه) استفاده می‌شود. این نوع وال‌پست بیشتر در سوله‌هایی کاربرد دارد که اسکلت اصلی آن‌ها بتنی طراحی شده باشد. با این حال، اجرای وال ‌پست بتنی نسبت به سایر روش‌ها سخت‌تر و پرهزینه‌تر است و به همین دلیل استفاده کمتری در سوله ‌سازی دارد. برای اطلاعات بیشتر در این خصوص، می‌توانید مقاله “اجرای وال پست در اسکلت بتنی” را مطالعه کنید.

وال ‌پست فلزی در سوله

یکی از رایج‌ترین و پرکاربردترین انواع وال‌ پست در سوله، وال‌پست فلزی است. در این روش از تیرها و ستون‌های فلزی استفاده می‌شود که با فواصل مشخص در نقاط مورد نیاز نصب شده و به اسکلت اصلی جوش داده می‌شوند. وال ‌پست فلزی به دلیل استحکام بالا، برای پوشش و مقاوم‌سازی همه دیوارهای سوله گزینه‌ مطمئن به شمار می‌آید. برای اطلاعات بیشتر در این خصوص، می‌توانید مقاله “اجرای وال پست در اسکلت فلزی” را مطالعه کنید.

وال ‌پست مش (وال ‌مش)

وال‌ مش به‌ عنوان نسل جدید وال ‌پست، امروزه اهمیت ویژه‌ای در مقاوم‌‌سازی دیوارهای غیرسازه‌ای پیدا کرده است. این روش علاوه بر اینکه مقاومت و یکپارچگی دیوارها را افزایش می‌دهد، مشکلات و محدودیت‌های وال ‌پست‌های سنتی را نیز برطرف کرده است. مزایای وال ‌مش شامل طراحی ساده، نصب آسان، اجرای سریع و هزینه کمتر است.

مصالح اصلی این روش شامل توری فایبرگلاس، پلاستر سیمانی یا گچی، چسب اپوکسی و نبشی می‌شود. نصب صحیح مش فایبرگلاس روی دیوار سوله اهمیت زیادی دارد، زیرا موجب افزایش انسجام و استحکام دیوار شده و از ترک‌خوردگی یا ریزش آن جلوگیری می‌کند.

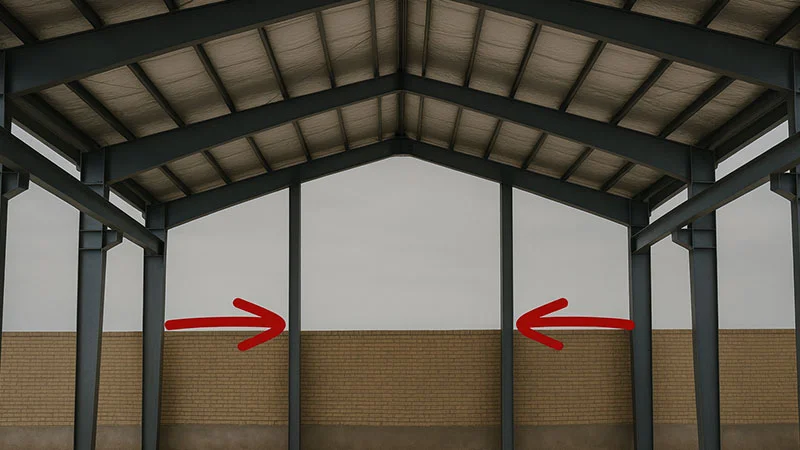

مراحل اجرای وال پست در سوله

برای اجرای وال ‌پست، ابتدا دیوارچینی به طور کامل انجام می‌شود و سطح دیوار صاف و یکدست می‌گردد. سپس ابعاد مش فایبرگلاس طبق الزامات آیین‌نامه 2800 تعیین شده و دیوار با این مش پوشانده می‌شود. بعد از آن، یک لایه پلاستر سیمانی یا گچی روی کل سطح دیوار اجرا می‌شود. در ادامه، نبشی‌ها در بالا و پایین دیوار نصب شده و لایه دوم پلاسترکشی انجام می‌گیرد.

در مرحله بعد، الیاف به اندازه‌های محاسبه‌شده برش داده شده و با استفاده از رزین اپوکسی روی دیوار نصب می‌شوند. با این کار فرآیند اجرای وال‌مش به پایان می‌رسد. نکته مهم این است که همین سادگی در طراحی و اجرا، به‌علاوه عدم نیاز به نیروی کاملاً ماهر، باعث می‌شود هزینه مقاوم‌سازی سوله با این روش به شکل محسوسی کاهش پیدا کند.

اتصالات مهم وال پست در سوله سازی

به طور کلی، وال ‌پست‌ها از پایین به فونداسیون و از بالا به رفتر یا فریم سوله متصل می‌شوند. در سازه‌های سوله معمولاً فونداسیون مجزا برای وال ‌پست در نظر گرفته نمی‌شود و آن‌ها روی شناژ اجرا می‌گردند. محل اتصال وال ‌پست به رفتر هم معمولاً به صورت لوبیایی طراحی و نصب می‌شود تا انعطاف کافی داشته باشد.

طول وال ‌پست باید به ‌گونه‌ای انتخاب شود که هم هزینه‌های اجرایی را کاهش دهد و هم مقاومت سازه را بالا ببرد. در زمان اجرای وال ‌پست لازم است دقیقاً طبق نقشه عمل شود. همچنین محل نصب وال ‌پست کمی با دیوار فاصله دارد تا در هنگام دیوارچینی، بلوک‌ها به کمک بست‌ها به هم متصل شوند. در سازه‌های بتنی برای این اتصال از میلگرد و سیم آرماتوربندی استفاده می‌شود. پس از قالب ‌بندی و بتن‌ ریزی، وال‌ پست با ضخامت دیوار هماهنگ و یکپارچه خواهد شد.

اجرای صحیح وال‌ پست در سوله اهمیت زیادی دارد؛ زیرا عدم اجرای آن می‌تواند خسارات سنگینی به اسکلت وارد کند. در سوله‌های صنعتی، استفاده از وال ‌پست باعث کوچک‌تر و ایمن‌تر شدن دهانه‌ها شده و کمک می‌کند دیوارهای جانبی فشارهای واردشده را بهتر تحمل کنند. از آنجا که سازه سوله‌ها سبکتر از ساختمان‌های معمولی است، برای اجرای وال ‌پست در سوله‌ سازی از مقاطع فولادی سنگین‌تر استفاده می‌شود. این مقاطع معمولاً به‌ صورت ستونک طراحی و به کار گرفته می‌شوند.

ابعاد استاندارد وال پست در انواع سوله

ابعاد استاندارد وال ‌پست در سوله‌ها مطابق با بند ۳-۷ صفحه ۶۴ آیین‌نامه ۲۸۰۰ (ویرایش دوم) مشخص می‌شود. طبق این آیین‌نامه، حداکثر طول استاندارد دیوارهای غیرسازه‌ای برابر با ۴۰ برابر ضخامت دیوار است. همچنین وال‌پست در تیغه‌هایی که بین دو پشت‌بند قرار دارند هم کاربرد دارد و در این حالت ارتفاع مجاز از کف تا سقف نباید بیشتر از ۳.۵ متر باشد. در کل، طول مجاز دیوارهای غیرسازه‌ای یا تیغه‌ها باید کمتر از ۶ متر در نظر گرفته شود.

یکی دیگر از ضوابط این آیین‌نامه این است که لبه عمودی تیغه‌ها نباید آزاد باشند و لازم است به تیغه‌ها یا دیوارهای عمود بر آن‌ها متصل شوند. برای اتصال وال ‌پست در سوله ‌سازی، گاهی از اجزای اصلی سازه مانند ستون‌های فولادی، بتنی یا حتی چوبی استفاده می‌شود. در اجرای ستون معمولاً ناودانی شمارهٔ ۶ به کار می‌رود. اگر طول تیغه کمتر از ۱.۵ متر باشد، می‌توان لبه آن را آزاد گذاشت.

دو سر وال ‌پست در سوله ‌سازی باید به ‌طور کامل مهار شوند تا از وقوع هرگونه خطر جلوگیری شود. همچنین در دیوارهایی با طول بیش از ۶ متر، تعبیه وال‌ پست الزامی است. اجرای وال ‌پست افقی هم در صورتی لازم می‌شود که ارتفاع دیوار از ۳.۵ متر بیشتر باشد.

نکته مهم این است که کنترل اجرای صحیح وال ‌پست در سوله‌ها به عهده مهندس ناظر پروژه است. وال ‌پست نه ‌تنها باعث یکپارچگی بیشتر بین دیوار و اسکلت می‌شود، بلکه دهانه‌ها را کوچک‌تر کرده و توان تحمل بارهای جانبی را بالا می‌برد. در سوله‌هایی که سازه سبکتر است و بارهای ثقلی کمتری بر آن وارد می‌شود، وال‌ پست می‌تواند نقش ستون سازه‌ای را ایفا کند. در نهایت باید توجه داشت که بی‌توجهی به اجرای درست وال‌پست می‌تواند خسارت‌های جبران‌ناپذیری به بار آورد و حتی باعث فروپاشی سازه در اثر نیروهای جانبی شود.

خرید وال پست سوله از وال پست کاردان

یکی از معتبرترین تولید کنندگان وال ‌پست در ایران، وال پست کاردان که باکیفیت‌ترین محصولات را به مشتریان ارائه می‌دهد. اگر قصد اجرای وال‌ پست سوله با استفاده از مش فایبرگلاس را دارید، لازم است در خرید محصولات باکیفیت دقت کافی داشته باشید.

خوشبختانه تمامی محصولات ارائه ‌شده توسط این مجموعه دارای تأییدیه رسمی از مرکز تحقیقات راه، مسکن و شهرسازی هستند. به همین دلیل می‌توانید با خیالی آسوده از استاندارد بودن و کیفیت وال‌مش‌های این مجموعه مطمئن باشید.

قیمت وال پست سوله

قیمت وال ‌پست در سوله‌ها، به‌ویژه از نوع وال ‌مش، بسیار مقرون‌ به ‌صرفه‌تر از وال ‌پست‌های فلزی یا بتنی قدیمی است. همین ارزان‌تر بودن یکی از مهمترین مزایای وال ‌مش به شمار می‌رود. البته قیمت نهایی وال ‌پست سوله به عوامل مختلفی بستگی دارد. از جمله:

• نوع توری وال ‌مش
• متراژ دیوارهای سوله
• کیفیت مصالح مورد استفاده
• شیوه و کیفیت اجرای کار
• دستمزد پیمانکار

به‌ طور طبیعی، هر چه کیفیت ساخت و گرماژ (GSM: Grams per Square Meter یا وزن واحد سطحگران) توری بیشتر باشد، قیمت خرید هم بالاتر خواهد رفت. همچنین توری‌های فایبرگلاس مقاوم در برابر قلیا گران‌تر هستند.
یکی دیگر از عوامل تعیین‌ کننده، متراژ دیوارهای سوله است. هر چه ابعاد سوله بزرگ‌تر باشد، اجرای وال ‌پست نیازمند مصالح بیشتر، زمان طولانی‌تر و نیروی کار بیشتری خواهد بود؛ در نتیجه هزینه نهایی نیز افزایش می‌یابد.

جمع بندی

اجرای وال‌پست استاندارد در سوله برای مقاوم‌سازی دیوارها اهمیت زیادی دارد. سوله‌ها به دلیل نوع طراحی خاص خود در مکان‌های مختلفی مانند بیمارستان‌ها، سالن‌های ورزشی، کشاورزی و صنعتی مورد استفاده قرار می‌گیرند. به همین دلیل، ایمنی آن‌ها در برابر حوادث طبیعی مانند زلزله و طوفان بسیار مهم است. هرگونه بی‌توجهی به نصب وال ‌پست در سوله می‌تواند خسارت‌های سنگینی به همراه داشته باشد، بنابراین باید در زمان ساخت، به مقاوم ‌سازی آن توجه ویژه‌ای شود.

به ‌کارگیری وال ‌مش در سوله‌ها برای تقویت دیوارها گزینه‌ مناسب و مقرون ‌به‌ صرفه است. این روش علاوه بر افزایش استحکام سازه، باعث کاهش هزینه‌ها و اجرای ساده‌تر فرآیند مقاوم‌سازی می‌شود و عملکرد کلی سوله را بهبود می‌بخشد.

اگر به دنبال اجرای مطمئن و دقیق وال‌پست سوله هستید، همکاری با مجموعه‌ای معتبر مانند وال پست کاردان، که محصولات دارای تأییدیه رسمی مرکز تحقیقات راه، مسکن و شهرسازی را ارائه می‌دهد، بهترین انتخاب خواهد بود. همین حالا با کارشناسان ما تماس بگیرید.
